Derzeit stehen mehrere Methoden zum Einfügen von Blöcken zur Verfügung: Einfügen, Werkzeugpaletten und DesignCenter. Diese verschiedenen Optionen zur Verfügung zu haben, erkennt an, dass Menschen in verschiedenen Disziplinen unterschiedliche Anforderungen und Präferenzen haben.
Der Hauptgrund für die Neugestaltung des Dialogfensters Einfügen ist die bessere visuelle Darstellung von Blöcken im Workflow zum Einfügen von Blöcken. Die Palette erhöht die Effizienz beim Suchen und Einfügen mehrerer Blöcke - einschließlich der neuen Option Repeat Placement, die Ihnen einen Schritt ersparen kann.
Die wichtigsten Funktionen der neuen Blockpalette erleichtern das effiziente Spezifizieren und Einfügen von Blöcken aus einer zuletzt verwendeten Liste oder aus bestimmten Zeichnungen. Drei Registerkarten bieten Zugriff auf die folgenden Informationen:
Im oberen Teil der Palette befinden sich mehrere Steuerelemente, darunter ein Feld zum Anwenden von Platzhaltern auf die Blocknamen und mehrere Optionen für verschiedene Miniaturansichtsgrößen und Listenstile.
Registerkarte Startseite > Blockschaltfläche > Einfügen.
Der Zugriff über die Multifunktionsleiste bietet eine Galerie der in der aktuellen Zeichnung verfügbaren Blöcke zusammen mit zwei neuen Optionen, Recent Blocks und Blocks from other Drawings.
Diese beiden Optionen öffnen die Palette Blöcke entweder auf der Registerkarte Zuletzt verwendet oder auf der Registerkarte Andere Zeichnung. Die Registerkarte Aktuelle Zeichnung in der Blockpalette zeigt die gleichen Blöcke in der aktuellen Zeichnung an wie die Stranggalerie. Das Platzieren von Blöcken aus der Blockpalette kann durch Ziehen und Ablegen oder Klicken und Platzieren erfolgen.
Die Bereinigungsfunktion wurde überarbeitet, um die Bereinigung und Organisation der Zeichnung zu erleichtern. Die Steuerungsoptionen sind nahezu identisch, aber die Ausrichtung ist effizienter und der Vorschaubereich ist nun in der Größe veränderbar.
Registerkarte Verwaltung > Bereinigungsfenster > Nicht spülbare Elemente finden und spülen.
Die primäre Erweiterung der DWG Compare-Funktion besteht darin, dass Sie nun die aktuelle Zeichnung direkt mit einer bestimmten Zeichnung im Vergleichszustand vergleichen und bearbeiten können. Der Vergleich findet in der aktuellen Zeichnung statt. Alle Änderungen, die Sie entweder in der aktuellen Zeichnung oder in der verglichenen Zeichnung vornehmen, werden dynamisch verglichen und hervorgehoben.
Um die direkte Bearbeitung im Vergleichszustand zu erleichtern, wurden die Optionen und Steuerelemente für diese Funktion aus dem Ribbon in eine angedockte Symbolleiste oben im Zeichenbereich verschoben. Die meisten Optionen wurden im Einstellungs-Control zusammengefasst und wie dargestellt erweitert. Sie können den Vergleich einfach über die Symbolleiste und die Anzeige der Arten von Unterschieden über das Einstellungssteuergerät umschalten.
Außerdem können die Standardfarben leicht geändert werden, indem Sie auf eine Farbe für Ihre Einstellungen oder für farbenblinde Farben klicken. In dieser Abbildung wurde die Farbe für Nicht in aktueller Zeichnung von rot auf gelb geändert.

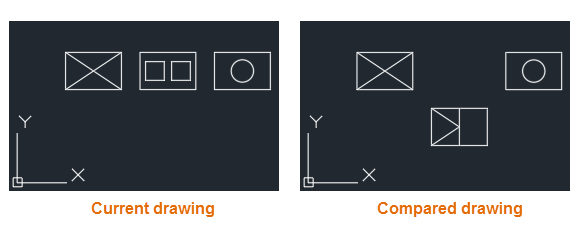

Nehmen wir zum Beispiel an, Sie müssen die Unterschiede zwischen zwei hochkomplexen Zeichnungen vergleichen, die vereinfacht wurden, um wie folgt auszusehen:
Das Ergebnis des Vergleichs der aktuellen Zeichnung mit der verglichenen Zeichnung sieht wie folgt aus:
Die Änderungssets sind jeweils von orangefarbenen Revisionswolken umgeben, die auf die Zeichnungsmaße skaliert sind.
Das Messen ist mit der neuen Option Quick des Befehls MEASUREGEOM viel schneller geworden. Mit dieser Option können Sie die Abmessungen, Abstände und Winkel innerhalb einer 2D-Zeichnung schnell überprüfen.

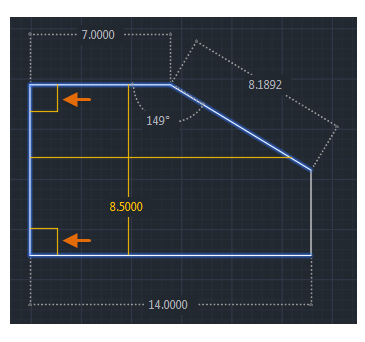

Wenn diese Option aktiv ist, zeigt der Befehl Bemaßungen, Abstände und Winkel innerhalb einer 2D-Zeichnung dynamisch an, wenn Sie die Maus über und zwischen Objekten bewegen. Die orangefarbenen Quadrate auf der linken Seite der Abbildung stellen Winkel in genau 90 Grad dar.
Der Abstand zwischen den beiden Objekten wird in der folgenden Abbildung gemessen, da sie parallel sind.
Um eine schnelle Dimensionsstörung zu vermeiden und die Leistung zu verbessern, ist es am besten, in komplizierte Bereiche zu zoomen.
Um XRef Überschreibungen flexibler steuern zu können, wurde das Dialogfeld Layer-Einstellungen, auf das über den Layereigenschaften-Manager zugegriffen werden kann, um neuen Steuerelemente für die Verwaltung von XRef Layer-Eigenschaften erweitert. Wenn die Option zum Beibehalten der XRef Layer-Überschreibungen mit der Systemvariable VISRETAIN aktiviert ist, können Sie jetzt festlegen, welche XRef Layer-Eigenschaften Sie neu laden möchten. Die einzelnen Layer-Eigenschaftsoptionen werden in der Registrierung gespeichert, wie durch die neue Systemvariable VISRETAINMODE angegeben. Der Layereigenschaften-Manager enthält außerdem ein neues Statussymbol, um anzugeben, wenn ein Layer, der einer XRef zugeordnet ist, Überschreibungen enthält.
Primäre Befehle und Systemvariablen: LAYER, VISRETAIN, VISRETAINMODE, XREFOVERRIDE
Sie können Zentrumspunkte erstellen, die mit Bogen und Kreisen verknüpft sind, sowie Mittellinien, die mit ausgewählten Linien- und Polyliniensegmenten verknüpft sind. Aus Kompatibilitätsgründen ersetzt diese neue Funktion nicht die aktuellen Methoden, sondern wird als Alternative bereitgestellt.
Primäre Befehle: ZENTRUMSMARKIERUNG, ZENTRUMSLINIE
Mithilfe des Standard-Objektfangs für 2D-Endpunkte und Mittelpunkte können Sie genaue Positionen in einem angehängten Koordinationsmodell angeben.
Primäre Systemvariable: CMOSNAP
Im Layergruppenmanager können Sie jetzt den Linientyp und die Linienstärke der Layergruppe festlegen, genauso wie Sie die Layergruppenfarbe angeben.
Im Mechanical-Layer-Manager können Sie auswählen, ob der Linientyp und die Linienstärke des Layers mit den entsprechenden Werten der Layergruppe überschrieben werden sollen.
Der Befehl AMNOTE wurde verbessert, sodass statt dem Dialogfeld Anmerkungssymbol eine kontextabhängige Multifunktionsleiste angezeigt wird.
Die kontextabhängige Registerkarte der Multifunktionsleiste wird angezeigt, sobald Sie Punkte für die Scheitelpunkte der Führungslinie auswählen. Ein Direktbearbeitungseditor ermöglicht Ihnen die Eingabe des Anmerkungstextes auf die gleiche Weise wie beim Befehl MTEXT. Alle Funktionen, die im Dialogfeld Anmerkungssymbol verfügbar waren, sind auch auf der neuen kontextabhängigen Registerkarte verfügbar. Wenn Sie weiterhin lieber das Dialogfeld Anmerkungssymbol verwenden möchten, können Sie die kontextabhängige Registerkarte deaktivieren, indem Sie die Systemvariable AMNOTETAB auf 0 setzen.
Die Befehle zum Erstellen von Rechtecken, auf die bisher über das Dialogfeld Rechtecke zugegriffen wurde, sind nun direkt über die Multifunktionsleiste verfügbar.
Mit diesen Befehlen können Sie jetzt eine Voransicht anzeigen, sodass Sie die Rechtecke leichter im Zeichenbereich platzieren können. Die Befehle wurden ebenfalls verbessert; so wird die Bemaßungseingabe unterstützt, wodurch die genaue Angabe der Basis und Höhe erleichtert wird.
