Teamcenter GoLive Training

1. Teamcenter Grundlagen

1.1 Überblick Systeme

1.1.1 Teamcenter Systemlandschaft

Alle Teamcenter Server befinden sich zentral im Rechenzentrum Karlsruhe.

An folgenden Standorten befinden sich zusätzliche Vaults (Speicher für Dateien) um die Ladezeiten zu verkürzen:

• Eislingen
• Kecskemét
• Sterling Heights

Teamcenter ist an alle drei SAP Systeme (MAG EU, MAG USA und FFG) angebunden.

Das folgende Schaubild zeigt die Teamcenter Systemlandschaft:

1.1.2 Teamcenter Systeme

Für den Betrieb und die Weiterentwicklung von Teamcenter werden mehrere Teamcenter Systeme benötigt:

1. Das Produktivsystem prd00 für die tägliche Arbeit
2. Mehrere Integrationssysteme / Testsysteme int00; int02
3. Ein Entwicklungssystem dev00 auf das nur Administratoren Zugriff haben

Die Benutzeroberfläche von Teamcenter ist in deutscher und englischer Sprache verfügbar. Das folgende Schaubild zeigt die verschiedenen Systeme und deren Starticons für deutsch / englisch und die verschiedenen Standorte:

1.2 Erste Schritte

1.2.1 Starticon und Log-In in Teamcenter

Nach der Installation von Teamcenter befinden sich die Shortcuts zum Starten des Clients in dem Ordner „c:\splmlocal\int00\appl\Shortcuts“ (Integrationsumgebungen) bzw. „c:\splmlocal\prd00\appl\Shortcuts“ bei der Produktionsumgebung. Der Client wird in Englisch und in Deutsch angeboten. Es gibt außerdem jeweils einen Shortcut für die Lokationen Deutschland (DE), Ungarn (HU) und USA (US), weil dort jeweils lokale Server für die Teamcenter- und NX-Konfigurationen eingerichtet sind.

Kopieren Sie sich den gewünschten Shortcut auf Ihren Desktop, in diesem Beispiel ist das der Client in Deutsch, welcher die Konfiguration in Deutschland verwendet.

Mit einem Doppelklick starten Sie den Client.

Es erscheint ein Login-Dialog, in welchem Sie Ihren PLM Usernamen und Ihr Passwort eingeben müssen. Weiterhin können Sie beim Integrations-Client mehrere Umgebungen auswählen. Die Umgebung int02-4Tier dient für Test- und Schulungszwecke.

Optional können Sie auch eine von der Default-Gruppe abweichende Gruppe und Rolle eingeben. Dies wird i.A. nicht verwendet, da ein Wechsel der Gruppe/Rolle nach dem Einloggen jederzeit leicht möglich ist.

Nach dem Einloggen befinden Sie sich in der Applikation „My Teamcenter“ bzw. auch „Teamcenter-Navigator“ genannt. Sie besitzen dort einen „Home“-Ordner, in welchem Sie Daten ablegen können, um diese schnell im Zugriff zu haben.

1.2.2 Ändern des Passwortes

Wenn Sie sich in Teamcenter eingeloggt haben, sollen Sie ihr initiales Passwort ändern. Klicken Sie dazu in der Statusleiste auf ihren Namen.

Im folgenden Dialog klicken Sie auf den „Login“ Tab und dann auf „Change Password“. Sie können jetzt ein neues Passwort vergeben und mit „OK“ bestätigen.

 

1.2.3 Einstellen des Projektkontextes

Teamcenter ist bei FFG so konfiguriert, dass Teile nur in einem „Projektkontext“ angelegt werden können. Bei der Migration werden die „EAC“ Daten als Teamcenter-Projekt migriert, d.h. es gibt die Projekte „00002 (MAG-Intern)“ usw. Jeder User wird einem oder mehreren Projekten zugeordnet, die Teile erhalten dann diese Projektzuordnung, wodurch wiederum die Sichtbarkeit der Teile gesteuert wird.

Jeder Anwender muss bzw. kann sich den Projekt-Kontext aus der Liste der möglichen Projekte selber einstellen.

Um den Projektkontext einzustellen klicken Sie im Teamcenter Navigator in der oberen Leiste auf Ihren Namen. Im folgenden Dialog können Sie unter „Project“ ihr aktuelles Projekt auswählen, in welchem Sie arbeiten möchten („Projektkontext“). Die erzeugten Teile erhalten dann genau diese Projektzuordnung.

Drücken Sie „OK“. Der Projektkontext wird jetzt in der Statusleiste angezeigt.

Die Projektzuordnung eines Teils ist im „Summary“-Tab der Revision rechts unten zu sehen.

1.3 User Interface

1.3.1 Teamcenter Rich Client

Teamcenter Rich Client bietet eine Produktschnittstelle mit zahlreichen Funktionen, die Produktverwaltungsfunktionen und Anwendungsverwaltungskonfigurierbarkeit in einer Plattform umfassen. Durch die Komplexität und Robustheit der verfügbaren Funktionen ist diese Schnittstelle eher für fortgeschrittene Benutzer und Anwendungsadministratoren geeignet.

Die Rich Client-Oberfläche besitzt eine Standardmenüleiste und eine Symbolleiste mit Optionen, die je nach aktiver Anwendungsperspektive unterschiedliche Elemente enthalten können. Positionieren Sie den Cursor auf einer Rich Client-Symbolleistenschaltfläche, um eine Quickinfo-Beschreibung anzuzeigen.

1.3.2 Mein Teamcenter-Symbolleiste

1.3.3 Rich Client Navigationsfenster-Layout

Das Rich Client Navigationsfenster bietet schnellen Zugriff auf häufig verwendeten Daten. Über das Navigationsfenster im Rich Client können Sie Ihre Daten suchen und organisieren und allgemeine Aufgaben, wie z. B. die Erstellung eines Teils, eines Datasets oder die Übernahme eines Status für ein Teil durchführen.

1.3.4 Informationszentrale

Wenn Sie ein Objekt (beispielsweise Element) in einer Teamcenter Rich Client-Anwendung auswählen, werden Informationen zu diesem ausgewählten Objekt in der Informationszentrale angezeigt. Die Informationszentrale ist im unteren Bereich des Teamcenter-Fensters links neben der Zwischenablage angeordnet.

In der Informationszentrale werden Symbole angezeigt, mit denen Verwendungsnachweis, Referenznachweis, Zugriffsberechtigungen, Anzahl untergeordneter Objekte und Statusinformationen über das ausgewählte Objekt angegeben werden. Um die Informationen anzuzeigen, positionieren Sie den Mauszeiger über dem Symbol. Die Informationen werden als Quick-Info angezeigt.

1.4 Die wichtigsten Teamcenter Anwendungen

1.4.1 Mein Teamcenter

Die Anwendungsperspektive „Mein Teamcenter“ ist der Arbeitsbereich zum Nutzen und Verwalten der Produktinformationen (Artikel, Dokumente, Stücklisten, Spezifikationen, Anforderungen…).

Dies ist der Ausgangspunkt für viele Standardfunktionen wie z.B.:

• PDM-Daten Suchen und Finden
• Erstellen und Ändern von PDM Objekten
• Check-in / Check-out von Objekten

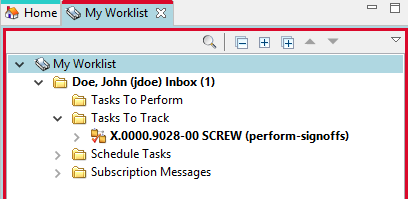

• Verwaltung meiner Aufgaben
• Starten und überwachen von Prozessen / Workflows
• Ausführen von Abfragen

 

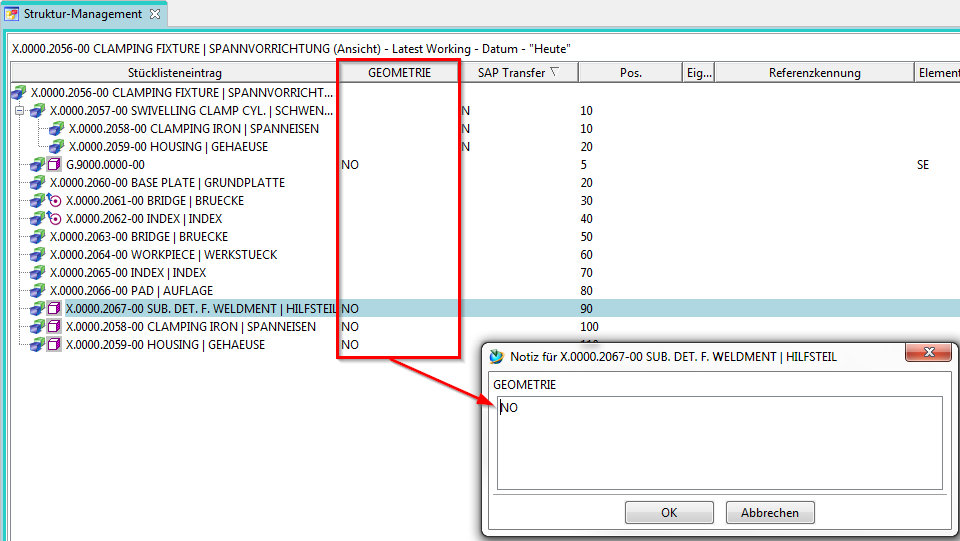

1.4.2 Structure Manager

Der Struktur Manager ermöglicht es Ihnen allgemeine Produktstrukturen (BOM = Bill of Material) zu erstellen, die so konfiguriert werden können, dass die Produktstruktur zu einer bestimmten Zeit oder für eine bestimmte Einheit dargestellt werden kann, wie beispielsweise:

• Die gültige Komponentenstruktur einer Baugruppe
• Eine bestimmte freigegebene Herstellungskonstruktion des Produkts
• Die aktuelle Konstruktionsstruktur in der Produktentwicklung
• Die Produktstruktur, die zu einem bestimmten Datum gültig war
• Eine bestimmte Variante eines Produktes

 

1.4.2.1 Oberfläche

 

1.4.3 Visualisierungstools

1.4.3.1 Viewer

Der Inhalt der Ansicht Viewer ist abhängig vom ausgewählten Objekttyp in der aktuellen Komponenten- bzw. Detailansicht.

In der Ansicht Viewer können folgende Typen an Datasets dargestellt werden:

• Microsoft Office-Datasets
• Web-Links
• TIFF
• Metadaten verschiedener Datasets, die nicht Visualisiert wurden
• …

 

1.4.3.2 JT-Viewer

Wenn einer Engineering Item Revision ein JT-Dataset zugeordnet ist, wird dieses in der Ansicht JT-Vorschau dargestellt.

 

1.4.3.3 Lifecycle-Viewer

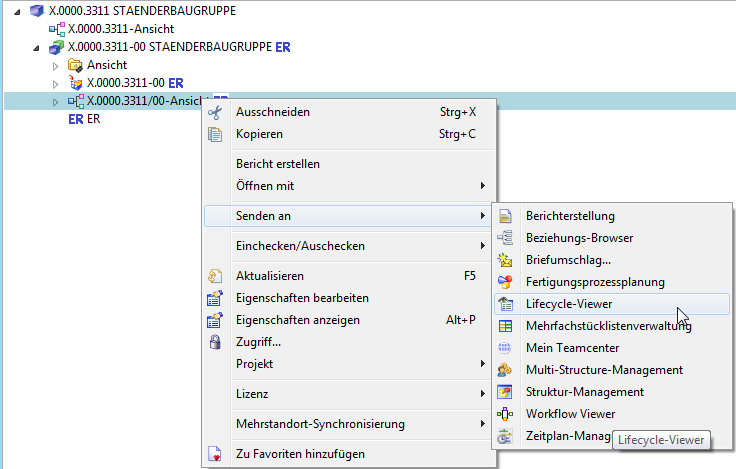

Um die Struktur des Produkts im Structure Manager zu visualisieren – muss der Teamcenter Lifecycle Visualization-Viewer über die rechte Maustaste über der BOM View aufgerufen werden. Diesen finden Sie in der Auswahl von „Senden an“.

Anschließend müssen Sie wie folgt zur Visualisierung der Produktstruktur vorgehen:

 

1.4.4 Workflow-Viewer

Der Workflow-Viewer dient zur Visualisierung des Workflows des aktuell ausgewählten Items. Hier kann geprüft werden, in welcher Aufgabe der Workflow aktuell steht.

 

1.4.5 Change Manager

Die Änderungsverwaltung unterstützt Sie dabei, Änderungen an einem Produkt durch seinen gesamten Lebenszyklus hinweg zu verfolgen. Sie können Änderungen an einem Produkt vorschlagen und den gesamten Zyklus von Prüfung, Genehmigung und Implementierung der Änderung verwalten.

Ihr Unternehmen kann die Qualität jeder am Produkt vorgenommenen Änderung mittels eines Mechanismus für Problemidentifikation, Änderungsautorisierung, Koordination und Planung, Kosten- und Nutzenanalyse und Aufzeichnungen sicherstellen. Sie können die Arbeit gliedern, um Folgendes ausführen zu können:

• Implementieren Sie eine Änderung.
• Bewerten Sie deren Einfluss auf jegliche verwalteten geschäftlichen Elemente wie Teile oder Dokumente.
• Benachrichtigen Sie Lebenszyklusteilnehmer über vorgeschlagene und genehmigte Änderungen.
• Verfolgen Sie den Fortschritt und den Abschluss der Arbeit.
• Vergleichen Sie die Produktkonfigurationen vor und nach der Änderung.

 

1.4.5.1 Oberfläche

1.5 Teamcenter Objekte

1.5.1 Items und Revisionen

In Teamcenter wird ein Teil als „Item“ (Englisch) bzw. als „Element“ (Deutsch) bezeichnet. Es kann unterschiedliche Typen von Items geben, welche unterschiedlichen Geschäftsregeln, Attribute, Berechtigungen, Symbole usw. haben können. In diesem Projekt wurde für FFG der Item-Typ „FFG Engineering Item“ eingeführt, gekennzeichnet durch ein blaues Icon. Dieser Typ enthält beispielsweise die Regeln für die Vergabe der Item-ID in der Form „X.nnnn.nnnn“ oder „T.nnnn.nnnn“.

Alle geometrischen und nicht-geometrischen Teile werden als Item-Typ „FFG Engineering Item“ abgebildet. Diese stellen sich wie folgt dar:

Das Item enthält diejenigen Eigenschaften, die über alle Revisionen hinweg gleich sind und gleich sein müssen, wie beispielsweise die Sachnummer (Item-ID). Das Item hat immer mindestens eine erste Revision (bei FFG die Revision 00). Weitere Revisionen (01, 02,…) können erstellt werden, sobald die letzte Revision freigegeben wurde und einen Status erhalten hat.

Beim „Aufklappen“ eines Items im Navigator werden immer alle Revisionen angezeigt.

1.5.2 Grundlegende Teamcenter Datentypen

Dateien, die von Teamcenter aus mit Nicht-Teamcenter-Applikationen (Bspw.: NX, Word, Excel,…) gestartet werden, werden von Teamcenter verwaltet und als Dataset Objects bezeichnet.

Hierzu einige Beispiele:

1.5.3 BOM Views und BOM View Revisionen

In Teamcenter werden Strukturen („BOM“) in einem eigenen Objekt gespeichert, des sog. „BOM View“ bzw. der „BOM View Revision“. Wenn ein Item eine “BOM View” besitzt, dann handelt es sich generell um eine Baugruppe, ansonsten ist es ein Einzelteil bzw. eine Komponente.

Die “BOM View Revisions” sind an den Revisionen angehängt und enthalten die BOM Konfiguration dieser Revision. Die „BOM View“ ist am Item angehängt und zeigt auf die jeweils letzte (aktuelle) „BOM View Revision“.

Baugruppen werden meistens über das CAD Tool „NX“ in Teamcenter erzeugt. Es ist wichtig zu beachten, dass NX intern eigene Baugruppen-Informationen in der Part-Datei speichert und diese immer mit den Informationen in Teamcenter übereinstimmen müssen. Unsachgemäßes Beabeiten von Strukturen in Teamcenter kann dazu führen, dass eine Baugruppe in NX nicht mehr korrekt geladen werden kann.

2. Arbeiten in Teamcenter

2.1 Suchen und Finden

2.1.1 Suchtechniken

2.1.1.1 Verwenden von Platzhalterzeichen in Suchzeichenfolgen

Platzhalter wie * und ? erweitern die Suchfunktion, indem auch nach Ergebnissen gesucht werden kann, die ein oder mehrere beliebige Zeichen an spezifischen Positionen in der Suchzeichenfolge enthalten können.

Jedes Feld im Suchformular entspricht einer Eigenschaft des Suchtyps. Bei dieser Eigenschaft kann es sich um eine Zeichenfolge, ein Datum, eine Ganzzahl oder einen logischen Wert handeln. In den Suchfeldern für Datum, Ganzzahl und logische Werte können keine Platzhalter verwendet werden. Platzhalter können nur in Feldern für eine Zeichenfolgeneigenschaft verwendet werden.

*

Der Sternchenplatzhalter sucht nach der Wurzel eines Begriffs gefolgt von mindestens einem Zeichen.

Eine Suche nach kommuni* gibt z. B. Elemente zurück, die Begriffe wie Kommunikation, kommunikativ, kommunizieren, kommuniziert, Kommunikationen enthalten.

?

Mit dem Fragezeichen-Platzhalter wird nach der Wurzel eines Begriffs gesucht, wobei das Fragezeichen als Platzhalter für ein beliebiges Zeichen steht.

Eine Suche nach Anders? gibt z. B. Begriffe wie Anderson, Andersherum, Andersen, Andersin, Anderssein zurück.

Folgende Werte sind für die Standortvoreinstellung search_automatic_wildcard gültig:

 

2.1.1.2 Volltextsuchtechniken mit Schlüsselwörtern

Volltextsuchen können Mustererkennungstechnologie verwenden, um Ableitungen von Wörtern aus einem einzigen Schlüsselwort zu finden. Die Volltextsuche muss konfiguriert sein und die Eigenschaften von Teamcenter-Datasetobjekten und die Inhalte von Datasetdateien müssen indiziert sein.

• Wenn ein Schlüsselwort ohne Anführungszeichen eingegeben wird, unternimmt das System den Versuch, den Stamm des Schlüsselworts zu bestimmen und Dokumente zu suchen, die Wörter mit dem gleichen Stamm wie das Schlüsselwort enthalten.
  Geben Sie z. B. das Wort zielen ohne Anführungszeichen ein, kann die Volltextsuche den Wortstamm Ziel finden und die Suche gibt Dokumente aus, die von Ziel abgeleitete Wörter enthält, wie Zielpunkt, Zielsetzung und zielen.


• Wurde das Suchsystem so konfiguriert, dass nur exakte Treffer für die Volltextsuche ausgegeben werden, erhalten Sie exakte Treffer, indem Sie das Schlüsselwort der Suche in Anführungszeichen schreiben. Dabei muss keine Groß- und Kleinschreibung beachtet werden.
  Geben Sie z. B. das Wort „Ziel“ ein, gibt die Volltextsuche Dokumente aus, die ziel oder Ziel enthalten.


• Wurde das Suchsystem so konfiguriert, dass die Groß-/Kleinschreibung berücksichtigt wird, können Sie exakte Treffer unter der Berücksichtigung von Groß-/Kleinschreibung erhalten, indem Sie vor das Schlüsselwort eine Tilde (~) setzen und den Begriff in Anführungsstriche setzen.
  Geben Sie z. B. „~Ziel“ ein, gibt die Volltextsuche Dokumente aus, die Ziel enthalten. Nach ziel wird dann nicht gesucht.

 

2.1.1.3 Verwenden der unscharfen Suche

Sie können die unscharfe Suche in Suchen nach Dataset-Schlüsselwörtern verwenden, um Dokumente zu finden, die ansonsten aufgrund von Tippfehlern nicht gefunden werden. Die unscharfe Suchfunktion ist für Volltextsuchen möglich, wenn die Daten bereits indiziert wurden.

Für die unscharfe Suche müssen Sie den Operator DREFUZZY mit dem Suchbegriff mit folgender Syntax verwenden:

DREFUZZY(search_term)

DREFUZZY(gogle) gibt z. B. alle Elemente zurück, die auch Begriffe wie google, goggle, googol und googel enthalten.

Die unscharfe Suche ist im Feld Suche von Navigationsfenster in der Rich Client-Ansicht Suche und in der Erste Schritte-Anwendung verfügbar.

 

2.1.1.4 Verwenden der Synonymsuche

Sie können die Synonymsuche verwenden, um indexierte Elemente über das Navigationsfenster-Feld Suche, in der Rich Client-Ansicht Suche und in der Erste Schritte-Anwendung zu finden.

Ein Teamcenter-Administrator kann die Synonymsuche so konfigurieren, dass die Suche ausgeweitet wird.

Zum Beispiel können Sie im Englischen für cat die Synonyme feline, mouser und tabby einstellen und ebenso im Deutschen für Katze die Synonyme Mietze, Mietzekatze, Mietzekater und Kater.

Der Administrator muss folgende Aktionen ausführen, um die Synonymsuche zu konfigurieren:

• Die Standortvoreinstellung TC_fts_synonym_search muss auf true festgelegt werden.
• Eine Textdatei für die Synonymsuche muss erstellt werden.
• Konfigurieren Sie den Volltextsuchmaschinen-IDOL-Server.

 

2.1.1.5 Mithilfe von Datums- und Zeitkriterien suchen

Datums- und Zeitwerte können als Suchkriterien verwendet werden. Diese Werte müssen aber exakt in dem an Ihrem Standort verwendeten Format eingegeben werden. Das Standardformat für Datums- und Zeitwerte ist:

15-Jan-1997 15:51

Wenn Sie keine Uhrzeit angeben, wird die Uhrzeit 00:00 verwendet. Dies entspricht an den meisten Standorten 12:00 Mitternacht. In Suchformularen werden häufig Datums- und Zeitwertbereiche verwendet. Wenn die Felder für Anfangs- und Enddatum und Uhrzeit verwendet werden, müssen das Enddatum und der Zeitwert mindestens eine Sekunde später sein als das Startdatum und der Startzeitwert.

Wenn der Kalender Bildlaufleisten hat, können Sie blättern, um das Datum auszuwählen. Um den gesamten Monat an das Kalenderfeld anzupassen, verkleinern Sie Ihre systemseitige Textgröße (in der Regel kleiner auf Windows-Systemen) und legen die Standardtextgröße in Ihrem Browser auf „Mittel“ fest.

Sie können nicht durch Angabe genauer Datums- und Uhrzeitkriterien nach Objekten suchen, da Teamcenter präzise Datums- und Uhrzeitwerte in Millisekunden speichert.

Standardmäßig können Benutzer Daten zwischen dem 01.01.1900 und dem 31.12.9999 eingeben. Beim Verlassen des Datumseintragsformulars:

• Daten vor dem Jahr 1900 werden automatisch auf 1900 zurückgesetzt.
• Daten nach dem Jahr 9999 werden automatisch auf 9999 zurückgesetzt.

 

2.1.1.6 Datasets suchen

Siemens PLM Software empfiehlt die Verwendung der Dataset-Abfrage (aus der Ansicht Suche der Liste Systemdefinierte Suchen), anstelle der allgemeinen Abfrage für die Suche nach Datasets.

• Wenn Sie die Abfrage Allgemein verwenden und als Typ „Dataset“ auswählen, werden unpräzise Ergebnisse erzielt.
• Wenn Sie die Abfrage Allgemein für eine Dataset-Suche verwenden möchten, muss der Parameter „Typ“ leer sein.
  Diese Methode ist jedoch nicht empfehlenswert, da die Durchführung einer allgemeinen Abfrage ohne Festlegung eines Elementtyps zu einer Suche nach allen Objekttypen in der Datenbank führt. Ein solches Verfahren ist ineffizient und darüber hinaus sehr zeitaufwendig.

 

2.1.1.7 Suche mit Operatoren

Beim Eingeben von Schlüsselwörtern können Sie einen Operator angeben, um die Suchergebnisse zu begrenzen und bestimmte Suchbegriffe ein- oder auszuschließen. Das Verwenden von Operatoren setzt das Standardsuchverhalten außer Kraft.

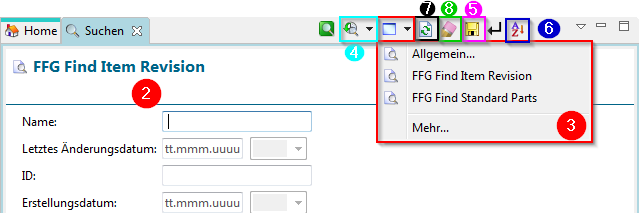

2.1.2 Quick Search Funktionen

2.1.3 Erweiterte Suche

2.1.4 Anwenderspezifische Suchabfragen speichern

Anwenderspezifische Suchabfragen können gespeichert und organisiert werden.

Eine Suche nach z.B. allen X-Nummern (X*) liefert folgendes Ergebnis:

Diese Suche kann durch einen Klick auf das Icon (Suche für „Meine gespeicherten Suchen“ hinzufügen) gespeichert werden.

Dafür einfach einen Namen wählen und einen eventuell vorhandenen Ordner wählen und auf OK klicken.

Mit dem Icon „Meine gespeicherten Suchen organisieren“ können Sie Ihre Suchen verwalten wie in Ordnern organisieren, umbenennen oder löschen.

Zugriff auf Ihre Suchen erhalten Sie über „Meine gespeicherten Suchen“ in Ihren Quick-Links:

Wählen Sie eine Suche aus und klicken Sie auf das grüne Icon mit dem Pfeil:

Das Suchergebnis wird angezeigt.

2.1.5 Auswirkungsanalyse / Beziehungsbrowser

Die Ansicht Auswirkungsanalyse reagiert auf die aktuelle Auswahl in der aktiven Komponentenansicht und zeigt grafisch die Beziehung zu den Objekten an, wo es verwendet wird oder referenziert und stellt diese in einer Ebene, in allen Ebenen oder nur in der Hauptebene dar.

2.2 Check-In / Check-Out

Sie können Elemente in Teamcenter einchecken und daraus auschecken und dabei exklusive Zugriffsberechtigungen bewahren, sodass andere Benutzer keine Änderungen an den Daten vornehmen können.

• Mit der Option Auschecken wird ein Element in Teamcenter gesperrt, sodass nur Sie es ändern können. Allerdings können andere Benutzer das Element weiterhin anzeigen.
• Mit der Option Einchecken wird die Sperrung aufgehoben, wodurch andere Benutzer auf das Element zugreifen können.

2.2.1 Auschecken einer Konstruktion

Bevor Sie eine Änderung an Ihrer Konstruktion vornehmen, müssen Sie diese zunächst auschecken. Auf diese Weise wird das Element gesperrt und verhindert, dass gleichzeitig andere Benutzer Änderungen vornehmen.

1. Wählen Sie das Element aus, das Sie aktualisieren möchten.
2. Klicken Sie in der Symbolleiste auf Auschecken .

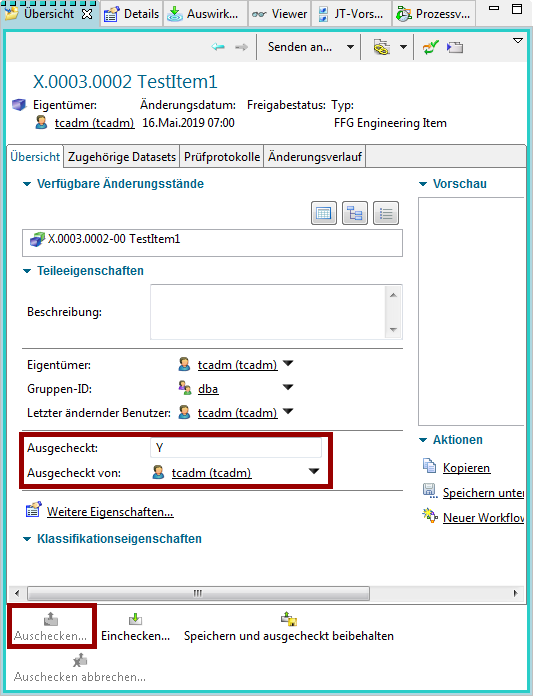

   Im Fenster Informationen wird das Objekt angezeigt, dessen Eigenschaft Ausgecheckt auf Y festgelegt ist.

Jetzt können Sie das Element öffnen und Änderungen vornehmen.

2.2.2 Einchecken einer Konstruktion

Wenn Sie eine Änderung an Ihrer Konstruktion vorgenommen haben, müssen Sie sie anschließend einchecken. Auf diese Weise wird das Element entsperrt, sodass es von anderen Benutzern ausgecheckt und geändert werden kann.

1. Wählen Sie das Element aus, das Sie einchecken möchten.
2. Klicken Sie in der Symbolleiste auf Einchecken .

Die Eigenschaft Ausgecheckt wird aktualisiert

2.3 Arbeiten mit Items & Revisions

2.3.1 Grundlagen Items & Revisions

Ein Item (Element) in Teamcenter ist eine Struktur eines verbundenen Objektes. Die grundsätzliche Struktur eines jeden Items besteht aus folgenden Objekten:

 

2.3.2 Eigenschaften eines Item

• Items sind Grundobjekte, die verwendet werden, um Informationen zu verwalten
• Stellen Sie sich ein Item, als die oberste Ebene vor, die alle Informationen über ein bestimmtes Objekt bzw. Produkt enthält.
• Die Element ID setzt sich wie folgt zusammen – hier im Beispiel für die europ. MAG-Standorte – X.0000.0000
• Ein Item bietet Zugriff auf alle Informationen, um die Gestaltung eines Teils, einschließlich aller Änderungen, zusammen.
• Bei Erstellung eines Items erstellt Teamcenter auch automatisch eine Item Master Form

 

2.3.3 Eigenschaften eines Item Revision

• Item Revisionen verwalten die Änderungen an einem Item und speichern die Änderungen innerhalb des Items ab.
• Wenn Sie ein Item erstellen, erstellt Teamcenter die Item Revision automatisch.
• Es muss mindestens eine Item Revision für jedes Item geben.
• Item Revisionen sind die Objekte, die einen Freigabestatus erhalten
• Enthält das SAP Masterform – hier wird die Verknüpfung zwischen der SAP Material Nummer und dem Item in Teamcenter verknüpft.
• Enthält ein oder mehrere Datasets

 

2.3.4 Anlegen eines Items

In Teamcenter können Sie ein Teil wie folgt anlegen:

Wählen Sie „File → New → Item“ aus.

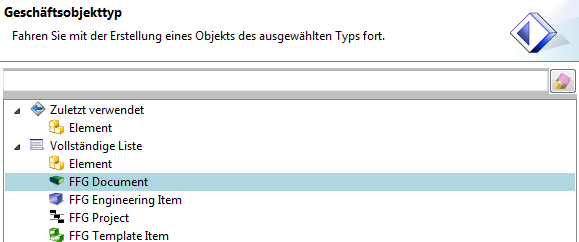

Im folgenden Menü wählen Sie „FFG Engineering Item“ aus. Bitte benutzen Sie immer nur diesen Teiletyp.

Drücken Sie „Next“.

Im folgenden Dialog werden die Eigenschaften des Items vergeben. Drücken Sie „Assign“ neben dem Feld „ID“, um eine Sachnummer zu vergeben.

Geben Sie einen beliebigen Namen ein. Dieser wird später durch den Benennungskatalog überschrieben.

Wenn Sie in das Feld „Naming Catalog ID“ klicken und eine Eingabe machen, werden aus dem Katalog alle Einträge angezeigt, welche diesen Text in der deutschen oder englischen Benennung enthalten. Sie können hier einen passenden Namen bzw. die ID auswählen, die deutsche und englische Benennung werden anschließend beim Speichern in die Attribute an Revision und Item eingetragen.

Geben Sie eine Maßeinheit (Unit of Measure) ein.

Drücken Sie „Next“.

In diesem Dialog können Sie die für eine Freigabe notwendigen Pflichtattribute setzen.

Im „Summary“ Tab der Revision ist jetzt die englische und die deutsch Benennung sichtbar.

 

2.3.5 Bearbeiten von Teile-Informationen

Zum Bearbeiten der Informationen an Revisionen selektieren Sie die Revision im Navigator.

Im „Summary“ Tab werden die Eigenschaften angezeigt. Stellen Sie sicher, dass sie sich auch im „Summary“ Tab und nicht in einem anderen Tab befinden.

Klicken Sie auf „Check-Out“. Die Revision wird ausgecheckt und der Tab wird in den Bearbeitungsmodus gesetzt.

Sie können jetzt die Eigenschaften bearbeiten. Anschließend können Sie mit „Check-In“ die Änderungen speichern oder mit „Cancel Checkout“ verwerfen.

 

2.4 Arbeiten mit Datentypen

2.4.1 Importieren eines Datasets

Für das Importieren eines Datasets gibt es in Teamcenter zwei Vorgehensweisen:

1. Vorgehensweise:

Über Datei –> Neu –> Dataset öffnet sich das Dialog-Fenster „Neuer Dataset“.

In das Feld „Name“ wird die Item-ID-Revision (X.nnnn.nnnn/nn) eingetragen und muss von Ihnen nicht bearbeitet werden.

Bestätigen Sie dies mit „OK“ oder klicken Sie auf „Anwenden“, wenn Sie noch weitere Datasets importieren möchte.

2. Vorgehensweise:

Datasets können auch über Drag-&-Drop nach Teamcenter importiert werden. Hierfür gehen Sie wie wie folgt vor:

1. Wählen Sie die gewünschte Datei lokal auf Ihrem Rechner aus und ziehen Sie diese unter die von Ihnen erstellte Item Revision - hierbei öffnet sich folgender Dialog:

2. Wählen Sie nun den entsprechenden Dataset-Typ aus und bestätigen Sie anschließend Ihre Eingabe.

 

2.4.2 Cut, Copy, Paste und Delete

 

2.5 Arbeiten mit Viewer

2.5.1 JT-Viewer

verwenden Sie die JT-Vorschau zur Anzeige von .jt-Teilen, die mit Elementen, Elementänderungsständen und Datasets verbunden sind. Wenn Sie ein kompatibles Objekt auswählen wird die .jt-Datei in der Ansicht angezeigt.

Anwendungsfälle für Visualisierungen

• Vorschau von .JT-Teilen.

Verfügbare Visualisierungswerkzeuge

• 3D-Navigation

Schieben, Rotieren und Zoomen von 3D-Modellen.

Ansicht „Bildvorschau“

Verwenden Sie die Bildvorschau zur Anzeige von 2D-Rasterbildern, die mit Elementen, Elementänderungsständen und Datasets verbunden sind. Wenn Sie ein kompatibles Objekt auswählen wird das Bild in der Ansicht angezeigt.

Anwendungsfälle für Visualisierungen

• Vorschau von 2D-Rasterbildern.

Verfügbare Visualisierungswerkzeuge

• Keine

 

2.5.2 Viewer

Die Ansicht Viewer in Mein Teamcenter zeigt Inhalt abhängig vom Typ des Objekts an, das in der aktuellen Komponentenansicht oder in der Ansicht Details ausgewählt wurde. Die Unterstützung für Visualisierungsdaten umfasst:

• Wenn ein Element oder Elementänderungsstand ausgewählt ist, zeigt der Viewer das zugeordnete Bild, die Leiterplatte, das Schema oder JT-Daten an.
• Wenn ein Bild, eine ECAD-Leiterplatte, ein ECAD-Schema oder ein JT-Dataset ausgewählt wurde, zeigt der Viewer das Bild, die Leiterplatte, das Schema oder das Modell an.

Anwendungsfälle für Visualisierungen

• Anzeige und Markup von Teilen, Leiterplatten, Schemata, Zeichnungen und Bildern, ohne den eigenständigen Viewer oder den Lifecycle Viewer starten zu müssen.

Verfügbare Visualisierungswerkzeuge

• 2D-Markup

2D-Markups erstellen.

• 2D-Mehrfachseite

Auf Seiten in mehrseitigen 2D-Bildern oder -Dokumenten navigieren.

• 2D-Anzeige

Schieben, Zoomen, Rotieren und Umdrehen von 2D-Bildern/.

• 3D-Markup

3D-Markups erstellen.

• 3D-Messung

3D-Messungen ausführen.

• 3D-Navigation

Schieben, Rotieren und Zoomen von 3D-Modellen.

• 3D-PMI

PMI in Ihrem Modell anzeigen und manipulieren.

• 3D-Schnitt

3D-Querschnitte erstellen.

• 3D-Auswahl

Teile und Teileformelemente auswählen.

• 3D-Standardansichten

Modell aus voreingestellten Ansichtswinkeln überprüfen.

• ECAD Base

Die Ansicht der ECAD-Dokumentlayer, Steuern der Layerfarbe und -sichtbarkeit manipulieren, Suchen und Erstellen von Berichten ausführen.

• ECAD Markup

ECAD-Markups erstellen.

• ECAD-Mehrfachseite

Zwischen den Seiten in Schemadokumenten mit mehreren Seiten wechseln.

• ECAD-Ansicht

Ein Bild verschieben, zoomen, drehen und umdrehen.

• Drucken

Dokumente drucken.

 

2.5.3 Lifecycle Viewer

Lifecycle Viewer ist ein umfangreicher Visualisierungs-Client in Teamcenter. Er bietet fast alle Visualisierungswerkzeuge, die im Einzel-Viewer enthalten sind, viele davon sind nicht in den eingebetteten Viewern in Teamcenter-Anwendungen wie Mein Teamcenter verfügbar.

Lifecycle Viewer ist in denselben Produktkonfigurationen wie der Einzel-Viewer (Base, Standard, Professional und Mockup) verfügbar. Die verfügbaren Funktionen sind von der Lizenzierungsebene abhängig. Die Basiskonfiguration wird automatisch mit dem Rich Client installiert.

Durch Verwendung von Lifecycle Viewer können Sie:

• Innerhalb einer umfassenden Benutzeroberfläche arbeiten, die Ihnen Zugriff auf zahlreiche Optionen bietet, die zuvor nur in eigenständigen Produkten verfügbar waren, einschließlich Menüs und Ansichten, (das Äquivalent zu Projektarbeitsbereichsfenstern wie die Baugruppe).
• Dateien in den aktiven Ansichtsfenstern einfügen oder zusammenführen.
• Mit mehreren geöffneten Datasets arbeiten.
• Den Status Ihrer Arbeit mit Sitzungsdateien beibehalten.
• Daten als PLM XML speichern.
• 2D-Bilder und 3D-Modelle als unterstützte Datasets exportieren.
• Visualisierungsdaten wie Bewegungsdateien, Swept-Volumes und .vfz Collaboration-Dateien erstellen.

 

2.6.3 Arbeiten mit Office Dokumente

Office Dokumente werden in Teamcenter in einem eigens dafür vorgesehenen Element (Item) abgelegt.

Um ein neues Office Dokument anzulegen gehen Sie bitte zu Datei → Neu → Element… und wählen das Element „FFG Dokument“

Folgendes Formular erscheint das ausgefüllt werden muss.

Wenn Sie vor dem Abschließen „Beim Erstellen öffnen“ auswählen (wird empfohlen) öffnet sich das neu angelegte Item automatisch. Das Anlagefenster können Sie schließen.

Das gewünschte Dokument jetzt einfach per Drag&Drop auf das Item Revision ziehen. Durch bestätigen mit OK wird das Dokument in Teamcenter eingecheckt.

Durch einen Doppelklick auf das Dokument wird dieses automatisch geöffnet und aus Teamcenter ausgeckeckt.

Änderungen am Dokument können nun vorgenommen werden. Nach dem Speichern und beenden der Office Applikation wird das Dokument automatisch wieder in Teamcenter eingecheckt und Ihre Änderungen sind gespeichert.

 

3. Arbeiten mit CAD Applikationen

3.1 Arbeiten mit NX

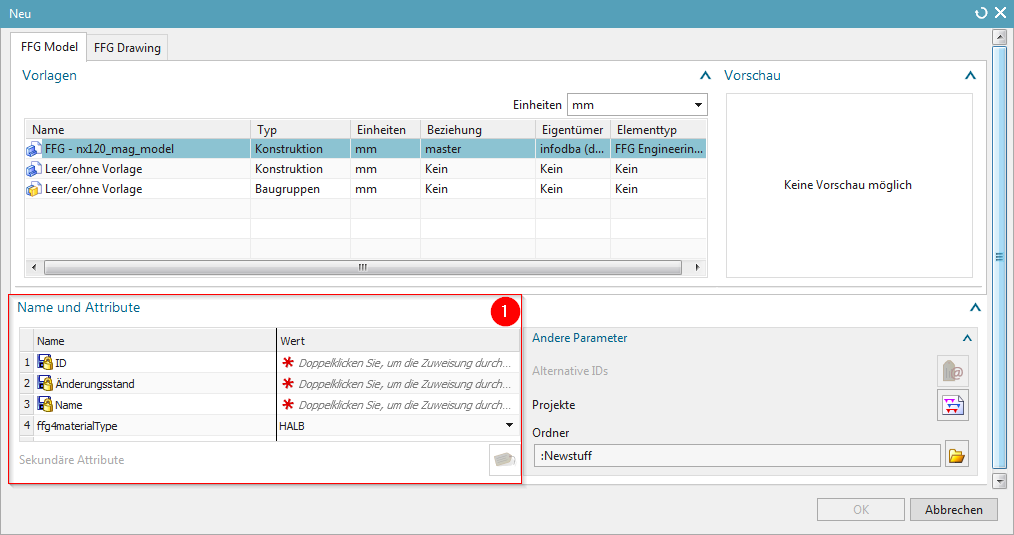

3.1.1 Teile erstellen und speichern

Um ein Bauteil in Teamcenter anzulegen, müssen Sie wie folgt vorgehen.

Datei → Neu… (STRG+N)

Zur Auswahl stehen Ihnen ein Master-Teil in der Rubrik „FFG Model“ und ein Nicht-Master-Teil in der Rubrik „FFG Drawing“ - diese sind wie folgt definiert:

• Das Anlegen eines neuen Items als Master-Teil ist als Beziehung „master“ ersichtlich und beinhaltet das Model.

• Das Anlegen eines neuen Nicht-Master-Teils ist als Beziehung „specification“ ersichtlich und beinhaltet die Zeichnung.

Um ein 3D-Modell aus NX heraus anlegen zu können, müssen Sie das Seedpart „FFG - nx120_mag_model“ auswählen. Die benötigten Pflichtfelder werden durch einen Doppelklick in das oberste Feld ausgefüllt.

Das dazugehörige Item und Item Revision wird automatisch mit angelegt.

3.1.2 Teile öffnen

Um ein in Teamcenter vorhandenes Model (UGMaster) oder Zeichnung (UGPart) zu öffnen, gibt es drei verschiedene Vorgehensweisen:

1. Möglichkeit:

Wählen Sie das gewünschte Dataset (UGMaster / UGPart) direkt in Teamcenter aus und öffnen dieses über das NX-Icon in der Symbolleiste.

2. Möglichkeit:

3. Möglichkeit:

Wenn Sie NX bereits geöffnet haben, können Sie über Datei –> Öffnen ein Dataset aus Teamcenter öffnen. Wenn Sie das Item auswählen, wird grundsätzlich immer das UGMaster geladen - wenn Sie das dazugehörige UGPart laden möchten, müssen Sie dieses explizit auswählen.

Im Öffnen-Dialog können sowohl die Einfache Suche als auch die Erweiterte Suche aufgerufen werden. Auf diese Suchfunktionen wird im weiteren Verlauf dieser Schulungsunterlage eingegangen.

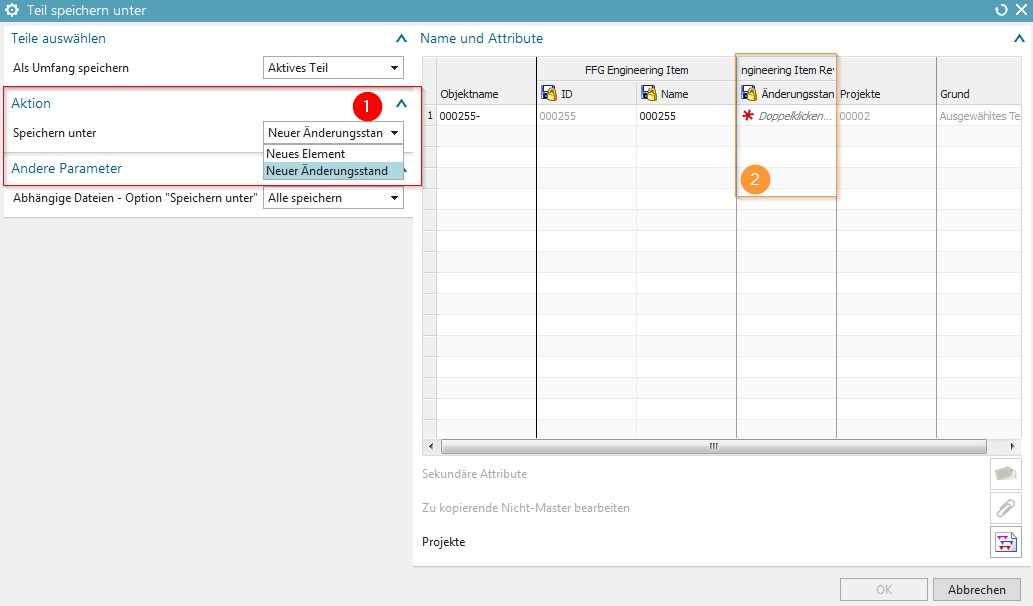

3.1.3 Teile revisionieren / Speichern unter

• Die Revisionierung von Item-Revisions und Speichern unter erfolgt mit:
  Menü Datei → Speichern → Speichern unter…
• Als neuen Änderungsstand (Revision) erzeugen
• Als neues Element speichern erzeugt ein neues Teil unter einer neuen Teilenummer
• Als Alt-Rep speichern legt ein neues Dataset mit altern. Geometriepräsentation unter dem aktuellen Teile- / Revisionsstamm an.

• Beinhaltet eine Item-Revision neben dem Master-Teil auch abhängige Dateien, so können die zu übernehmenden Dokumente ausgewählt werden, sofern dies in den Voreinstellungen so definieren.

3.1.4 Teamcenter Navigator

• Der Teamcenter Navigator zeigt die aktuelle Ordnerstruktur des Benutzers

• Die Spalten können nach Bedarf angepasst werden

3.1.5 TC-Suchfunktionen in NX

3.1.5.1 Übersicht

3.1.5.2 Erweiterte Suche

3.1.6 weitere Teamcenter Funktionen in NX

3.1.6.1 Baugruppen-Navigator

3.1.7 Zeichnungserstellung

Um ein UGPart in Teamcenter erstellen zu können, laden Sie bitte das Teil oder die Baugruppe von Teamcenter nach NX. Anschließend legen Sie das zum UGMaster dazugehörige UGPart über Datei → Neu (Strg+N) an.

Wählen anschließend das Register „FFG Drawing“ aus und das entsprechende Seedpart „FFG-nx120_mag_drawing“. Die dazugehörigen Attribute werden von der Item Revision übernommen.

3.1.8 NX Tools

Zeichnungsrahmen werden zukünftig mit Hilfe der NXTools hinzugefügt, geändert und entfernt.

Folgende NXTools-Funktionen werden für die Verwaltung von Zeichnungsrahmen und Attribute benötigt:

 

3.1.8.1 Hinzufügen eines Zeichnungsrahmens

Beim hinzufügen des Zeichnungsrahmens und Blattformats gehen Sie wie folgt vor:

 

3.1.8.2 Zeichnungsrahmen / Format auf bestehender Zeichnung wechseln

 

3.1.8.3 Anlegen eines Zeichnungsblatts

 

3.2 Arbeiten mit AutoCAD

3.2.1 Einleitung

In diesem Projekt wurde eine einfache Schnittstelle von Teamcenter zu AutoCAD implementiert. Mit dieser Schnittstelle können AutoCAD Dateien aus Teamcenter heraus geöffnet, bearbeitet und die Änderungen wieder in Teamcenter gespeichert werden. Alle PDM-Funktionen wie Suchen, Freigeben usw. sind ebenfalls möglich analog zu allen anderen Teiletypen (2D/3D-Konstruktion mit NX).

Die Anlage eines DWG-Datasets kann aus Teamcenter heraus nicht angelegt werden. Dieses muss lokal erzeugt werden mithilfe eines entsprechenden Templates und anschließend per Drag & Drop an die Item Revision gehängt werden. Genauso kann auch mit bestehenden AutoCAD-Zeichnungen, die lokal oder auf Netzwerklaufwerken liegen, vorgegangen werden.

 

3.2.2 Item anlegen

Aus AutoCAD heraus kann man in Teamcenter eine AutoCAD-Datei (bzw. ein Teil mit einer AutoCAD-Datei) nicht direkt anlegen. Dazu gibt es folgende Vorgehensweise:

Legen Sie ein neues Teil in Teamcenter wie gewohnt an:

Wählen Sie „Datei → Neu → Element“ und wählen Sie dann den Typ aus.

Weisen Sie eine Item-ID zu und vergeben Sie einen (vorläufigen) Namen.

Wählen Sie einen Namen aus dem Benennungskatalog.

Drücken Sie „Next“.

Geben Sie die wesentlichen Stammdaten ein.

Drücken Sie „Finish“.

Nehmen Sie jetzt eine auf einem Netzwerklauf oder lokal liegende AutoCAD-Datei oder erstellen Sie eine neue Datei mit AutoCAD und ziehen Sie diese per Drag and Drop auf die neu erstellte Revision in Teamcenter.

Der folgende Dialog erscheint. Der Dataset-Name wird von der Item Revision übernommen, sobald Sie den nächsten Schritt durchführen.

Drücken Sie anschließend „OK“. Die Datei wird jetzt als sog. „Dataset“ an die Revision angefügt und ist damit im PLM System vorhanden.

 

3.2.3 Zeichnungen öffnen

Zum weiteren Bearbeiten der AutoCAD Datei führen Sie einen Doppelklick auf dem Dataset aus. AutoCAD wird geöffnet und die Datei geladen.

3.2.4 Zeichnungen speichern

Nach dem Beenden der Arbeiten speichern Sie die Datei und schließen Sie AutoCAD. Die Datei wird nach Teamcenter eingechecked und das „Checked-Out“-Symbol verschwindet. Dieser Vorgang kann etwas Zeit benötigten, da die Datei im Hintergrund auf den Volume-Server hochgeladen wird.

 

3.2.5 AutoCAD Integration

Für die Teamcenter-Integration wurde speziell eine AutoCAD-Umgebung konfiguriert. Diese können Sie manuell über das folgende Icon auf Ihrem Desktop starten - oder über einen Doppelklick auf das AutoCAD-Dataset in Teamcenter.

 

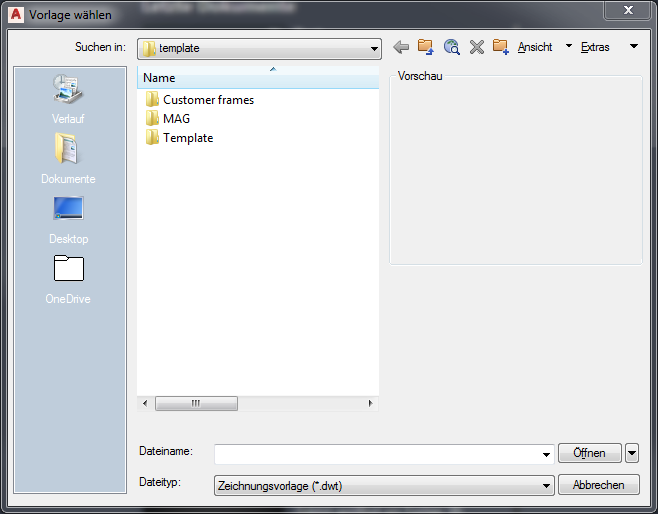

3.2.5.1 Erstellung einer AutoCAD-Zeichnung

Die Anlage einer neuen AutoCAD-Zeichnung erfolgt über das Menü „Datei“ –> „Neu“.

Hier werden Ihnen 3 Vorlagenverzeichnisse angeboten:

• MAG Rahmen
• Kundenrahmen
• Templates (Standardtemplates)

Navigieren Sie nun in das gewünschte Verzeichnis und wählen Sie die entsprechende Vorlage aus:

 

3.2.5.2 Editieren der Attribute im Schriftfeld

Sobald Sie den Zeichnungsrahmen bspw. im Modell-Bereich angelegt haben, können Sie die Metadaten mit Hilfe eines Doppelklicks auf den Zeichnungskopf befüllen.

Dieser Dialog kann aus mehreren Dialogseiten bestehen - diese können über „Vorheriger“ oder „Nächster“ gesteuert werden.

 

3.2.5.3 Zeichnungsrahmen und Format ändern

Bei einer bereits bestehenden Zeichnung können Sie den Zeichnungsrahmen wie folgt ändern:

1. Navigieren Sie Sie zunächst in das Menü Beschriftung und wählen Sie die Funktion Schriftrahmen aus.

2. In der Funktion „Rahmen / Schriftfeld bearbeiten“ wählen Sie die Optionen „Rahmen / Schriftfeld ändern“ und die dazugehörige Funktion „Zeichnungsrahmen ändern“ an.

3. Wählen Sie das gewünschte neue Format aus und bestätigen Sie dies mit OK.

 

3.2.5.4 Anpassen des Seitenlayouts

Um eine Anpassung am Seitenlayout vornehmen zu können, müssen Sie den Seiteneinrichtungs-Manager starten. Dabei müssen Sie wie folgt vorgehen:

Wählen Sie nun die Funktion „Ändern“ aus - anschließend öffnet sich folgender Dialog:

Wählen Sie das gewünschte Format aus und bestätigen Sie dieses mit OK.

 

3.2.5.5 Weitere Layouts hinzufügen

Sie können weitere Layouts in AutoCAD hinzufügen, in dem Sie wie folgt vorgehen.

1. Fügen Sie wie im nachfolgenden Bild ein weiteres Layout hinzu.

2. Anschließend wählen Sie das gewünschte Format und Zeichnungsrahmen aus.

3. Nachdem Sie den Zeichnungsrahmen hinzugefügt haben, passen Sie das Layout und den Plotabstand (muss Null sein) entsprechend an.

Die Koordinaten des Rahmens setzen Sie ebenfalls auf X=0 Y=0.

4. Befüllen Sie die Attribute des Schriftfeldes mit Werten.

 

3.2.6 Attributierung

 

3.3 Arbeiten mit der EPLAN Integration

3.3.1 Oberfläche

 

3.3.2 Funktionen

 

3.3.3 Arbeitsmethodik

 

4. Arbeiten mit dem Strukturmanager

4.1 Grundlagen

4.1.1 Einführung

Der Struktur Manager ermöglicht es Ihnen allgemeine Produktstrukturen (BOM = Bill of Material) zu erstellen, die so konfiguriert werden können, dass die Produktstruktur zu einer bestimmten Zeit oder für eine bestimmte Einheit dargestellt werden kann, wie beispielsweise:

• Die gültige Komponentenstruktur einer Baugruppe
• Eine bestimmte freigegebene Herstellungskonstruktion des Produkts
• Die aktuelle Konstruktionsstruktur in der Produktentwicklung
• Die Produktstruktur, die zu einem bestimmten Datum gültig war
• Eine bestimmte Variante eines Produktes

Durch das Erstellen einer einzigen generischen Struktur, die dann entsprechend individueller Benutzeranforderungen konfiguriert werden kann, müssen die Baugruppenstrukturen nicht dupliziert werden. So werden die damit verbundenen Probleme, wie Wartung, redundante Informationen und Komplexität der Suchen vermieden. Die Liste ist mit der Stückliste vergleichbar, die Konstruktionsabteilungen verwenden, um Fertigungsinformationen aufzulisten.

 

4.1.2 Öffnen des Strukturmanagers

Den Struktur Manager (PSE) im Navigationsfenster des TC Clients starten.

Hiermit wird die Anwendung mit einem neuen und leeren Fenster geöffnet.

Um einen existierende Stücklistenansichtsänderungsstand (BVR = BOM View Revision) im Struktur Manager zu öffnen, nutzen Sie eine der folgenden Möglichkeiten:

• Doppelklick auf die Stücklistenansicht (View)

• Rechte Maustaste auf ausgewählte Item / Item Revision oder View → Senden an → Struktur-Management

 

4.1.3 Übersicht der Oberfläche

 

4.1.4 Konfigurieren der sichtbaren Spalten

 

4.1.5 Änderungsstandregel

Für jeden in der Struktur vorhandenen Stücklisteintrag bestimmt diese Konfigurationsmethode den Änderungsstand des dazugehörigen Elements, welches entsprechend den Änderungsstandattributen – z.B. Freigabestatus, Gültigkeit oder Eigentümer – konfiguriert wird. Beim Öffnen einer Struktur im Struktur Manager ist immer eine Änderungsstandregel aktiv. Diese Regel besteht aus verschiedenen Parametern, welche Teamcenter zur Auswertung nutzt. Entsprechend den in der Änderungsstandregel festgelegten Kriterien wird für jedes Element in der Struktur ein verfügbarer Änderungsstand bereitgestellt. Falls keine Änderungsstände gefunden werden, zeigt der Struktur Manager drei Fragezeichen ??? für den entsprechenden Eintrag an und die Struktur kann über diesen Punkt hinaus nicht mehr erweitert werden.

Baugruppenstrukturen können im Struktur Manager zu

• bestimmten Zeitpunkten
• mit bestimmten Eigenschaften

jederzeit betrachtet werden.

Auch können künftige Entwicklungen mit in Betracht gezogen werden in dem man neue, sich noch in Arbeit befindliche Revisionen anzeigt.

Beim Öffnen einer Struktur im Struktur Manager ist immer eine Änderungsstandregel aktiv. Um eine Änderungsstandregel auf die aktuelle Produktstruktur anzuwenden, nutzen Sie das Icon der Symbolleiste oder rufen folgende Menüfunktion auf → Werkzeuge → Änderungsstandregel.

 

4.1.6 Präzise / unpräzise Baugruppenstrukturen

Der Struktur Manager ermöglicht Ihnen das Erstellen und Verwalten von folgenden Baugruppenpräzisionen:

Unpräzise Baugruppen → sind dynamische Elementstrukturen

Eine unpräzise Baugruppe enthält Verknüpfungen (Positionen) zu Teilen seiner Komponente.

Mit unpräzisen Baugruppen können Sie die Produktstruktur (Stückliste) sehen, die mit den relevanten Elementaränderungsständen konfiguriert ist. Dabei wird die für das Fenster ausgewählte Änderungsstandregel beachtet.

Präzise Baugruppen → sind feste Strukturen von spezifischen Teileänderungsständen

Eine präzise Baugruppe enthält Verknüpfungen (Positionen) zu Elementaränderungsständen seiner Komponente. Wenn Sie eine Komponente in einen neuen Änderungsstand abändern, müssen Sie die Baugruppe manuell aktualisieren, damit der alte Änderungsstand der Komponente entfernt und der neue Änderungsstand hinzugefügt wird.

[Bei FFG wird zukünftig mit unpräzisen Baugruppenstrukturen gearbeitet.]

Präzise Baugruppen sind bei vorgeschriebener, sogfältiger Revisionskontrolle hilfreich, wie z.B. bei sicherheitsrelevanten oder dokumentationspflichtigen Produkten. Änderungen an freigegebenen präzisen Baugruppen ziehen immer eine Revisionierung der gesamten Baugruppe nach sich.

 

4.2 Arbeiten mit dem Struktur Manager

4.2.1 Erstellen einer Struktur (NX / TC)

Sie können die Produktstruktur manuell in Teamcenter erstellen, diese aus dem CAD-System importieren oder eine vorhandene Struktur klonen, um diese als Basis für eine Struktur zu verwenden. Im Allgemeinen werden Baugruppen im MCAD System erstellt und an Teamcenter übergeben.

Eine Baugruppe im Teamcenter Struktur Manager erstellen:

In beiden Fällen wird der Revision, automatisch der Änderungsstandregel folgend ein Stücklistenobjekt (BOM View) zugewiesen.

Der Konstrukteur erstellt seine Baugruppe im integrierten CAD-System und speichert diese im Teamcenter. Somit werden alle Modifikationen in der nativen CAD-Konstruktion in Teamcenter automatisch gespeichert und synchronisiert.

 

4.2.2 Erstellen eines Strukturobjekts

Erstellen eines neuen Stücklistenansichtsänderungsstands direkt auf einer zuvor selektierten Item Revision im Menü Datei → Neu → Stücklistenansichtsänderungsstand bzw. STRG+B.

 

4.2.3 Anlegen von Komponenten

Ist die Baugruppenstruktur einmal erstellt, so können über verschiedene Ansätze die Komponente hinzugefügt werden.

 

4.2.4 Ändern und Löschen von Komponenten

 

4.2.5 Ersetzen von Komponenten

 

4.2.6 Positionsnummern und Mengen

Eine Anpassung der Positionsnummern (auch Suchnummer / Find No.) bewirkt eine Aktualisierung der Darstellungsreihenfolge der BOM Struktur.

Ist im Item keine spezielle Maßeinheit definiert, nimmt das System dann die Mengeneinheit Jede/Each an. Wobei im System der Default Eintrag Jede auf Stück konfiguriert ist. Der angegebene Wert muss eine Ganzzahl sein.

Eine Maßeinheit am Item (nicht in der Struktur) kann nachträglich nicht mehr geändert werden, solange dies in einer Struktur verbaut ist!

Die Spalte Menge ist die Gesamtmenge, die durch den Eintrag dargestellt wird, und die größer ist als eins, wenn der Eintrag komprimiert ist bzw. die Komponente als Sammelposition dient.

 

4.2.7 Gepackte Darstellung von Zeilen

 

4.2.8 Zwangsbedingte Komponenten

CAD Komponenten, welche im CAD System mit einer Baugruppenzwangsbedingung positioniert sind, werden im Struktur Management mit einem entsprechenden Icon versehen und erhalten das Attribut Position zwangsbedingt = TRUE in den Struktur-Komponenteneigenschaften.

4.2.9 Anordnungen

Im CAD können Sie Anordnungen definieren, um in der Baugruppe alternative Positionen für Komponenten zu bestimmen und diese Alternativen mit der Baugruppe speichern. Die Baugruppe einer Maschine kann beispielsweise über mehrere Anordnungen verfügen, wenn einzelne Komponenten verschiedene Nutzungspositionen der Maschine darstellen sollen.

Die Position bestimmter Komponenten wird dementsprechend überschrieben. Ebenso können Sie Komponenten in einer bestimmten Anordnung unterdrücken, beispielsweise zum Ausblenden von Auswerfern. Wenn Sie in Teamcenter eine Baugruppe mit Anordnungen verwalten, verfügt jede Komponente im CAD über eine entsprechende Position in Teamcenter und jede Überschreibung bzw. Unterdrückung verfügt über eine entsprechende absolute Position.

Wenn die Struktur Anordnungen enthält, werden standardmäßig dauerhafte Transformationen auf alle Anordnungen angewandt.

 

4.2.10 Struktur-Komponenteneigenschaften

Sie können nicht geometrische Komponenten zu den Baugruppen im MCAD System oder im Struktur Management hinzufügen. Diese haben keine Geometrie zur Anzeige im Grafikfenster des CAD Systems. Beispiele für nicht geometrische Komponenten sind

• Lack
• Klebstoff
• Schmierstoffe
• Hydraulikflüssigkeiten
• Beipackzettel

Eine nur als Referenz verwendete Komponente wird aus der Teileliste ihrer übergeordneten Komponente im MCAD System sowie aus der Ansicht ihrer übergeordneten Komponente im Teamcenter Struktur Manager entfernt. Beispiele für Referenzkomponenten sind

• Hilfs- bzw. Dummy Teile
• Liefer- bzw. Zukaufteile, deren Struktur im CAD genutzt wird, aber als ein komplettes Teil eingekauft wird. Daher soll auch nur eine Position in der Stückliste erscheinen.

Im CAD System NX können die Eigenschaften der entsprechenden Komponenten definiert werden. Eine Mehrfachauswahl ist möglich.

Im Teamcenter Struktur Manager werden die Referenzkomponenten nicht dargestellt. Dies betrifft natürlich auch die im MCAD System unterdrückten Komponenten.

Die nicht geometrischen Komponenten erhalten das Attribut UG-Geometry=NO und werden mit einem speziellen Icon markiert. Komponenten mit einer UOM <> jede (each)/Stück werden automatisch als Referenzkomponente in das CAD geladen.

Wird eine Unterbaugruppe als nicht geometrisch gekennzeichnet, werden auch alle darunter liegenden Komponenten nicht nach NX geladen.

Altreps (alternative Repräsentationen) können verwendet werden, um verschiedene, physische Konfigurationen oder Formen eines flexiblen Teils (beispielsweise Rohr oder Schlauch) zu definieren.

Im Teamcenter Struktur Manager werden alternative Repräsentationen von Komponenten über die Spalte UG ALTREP definiert und dargestellt.

 

4.2.11 Erfassen von Konfigurationen

4.2.12 Datenfenster (Viewer)

4.3 Arbeiten mit Hilfsteilen und nicht-geometrischen Teilen

4.3.1 Überblick

Diese Spezifikation sieht eine einzelne integrierte Struktur vor, d.h. in dieser Struktur müssen sowohl die „Design-Sicht“ als auch die „Fertigungs-Sicht“ konsistent abbildbar sein.

Wesentlicher Aspekt bei diesem Konzept ist die Tatsache, dass im bisherigen PLM System Agile eine getrennte Design-Struktur „Dokumenten-Struktur“ und eine Produktstruktur „Artikel-Struktur“ vorhanden sind und diese in eine integrierte Gesamtstruktur zusammengeführt werden müssen.

Die Unterschiede in der Verwendung der Komponenten werden als „nicht-geometrische Teile“ und als „Hilfsteile“ bezeichnet.

 

4.3.2 Nicht-geometrische Teile

4.3.2.1 Grundlagen

Nicht-geometrische Teile sind solche, die nicht in der Design-Struktur enthalten sind, aber dennoch über die Produktstruktur beschafft werden. Beispiele sind Kleber, Öl oder auch Textpositionen.

Das CAD-System NX ist von Haus aus in der Lage, Teile ohne Geometrie auszublenden bzw. als „nicht-geometrisch“ zu kennzeichnen. Dazu wird an einer Revision in der BOMLine die Occurence-Note „UG GEOMETRY“ auf den Wert „NO“ gesetzt.

Beispiel: Die folgende Baugruppe enthält nicht-geometrische Teile (GEOMETRY=NO).

Die Darstellung in NX sieh wie folgt aus:

 

4.3.2.2 Setzen von nicht-geometrischen Komponenten in NX

In NX kann eine Komponenten über RMB → Properties → „Component is Non-Geometric“ als nicht-geometrisch gekennzeichnet werden.

 

4.3.2.3 Setzen von nicht-geometrischen Komponenten in TC

In Teamcenter kann eine Komponente im Structure Manager auf nicht-geometrisch gesetzt werden, indem das Occurence-Note „GEOMETRY“ auf „NO“ gesetzt wird.

 

4.3.3 Hilfsteile

4.3.3.1 Grundlagen

Ein “Hilfsteil” ist ein Teil in einer Stückliste, welches nicht in das ERP System (SAP) übertragen werden soll. Zumeist dienen solche Teile der Gruppierung von Teilen oder sie werden aus funktionalen Gründen in die Struktur eingebaut. Im Allgemeinen haben diese Teile Geomtrie, d.h. sie werden im CAD System dargestellt und in der CAD Struktur verwendet. Von Haus aus gibt es in Teamcenter/NX keine Möglichkeit, solche Teile als „nicht-ERP-relevant“ zu kennzeichnen. Es wird daher die Occurrence-Note „FFG4occSAPTransfer“ eingeführt, welche der SAP Schnittstelle erkenntlich macht, ob dieser Knoten (Komponente oder ganze Unterbaugruppe) beim SAP-Transfer herausgeflitert werden soll.

 

4.3.3.2 Logik für den SAP-Transfer

Wenn der Wert „N“ gesetzt ist, wird der entsprechende Knoten nicht übertragen, d.h. der gesamte Zweig wird herausgefiltert, egal, ob die darunterliegenden Knoten das SAP-Transfer-Flag gesetzt haben oder nicht. Wenn das Flag keinen Wert hat wird der Knoten nach SAP übertragen.

 

4.3.3.3 Markieren von Hilfsteile in Teamcenter

In Structure Manager kann man den Wert der Occurence-Note mit einem Doppelklick auf die entsprechende Spalte bearbeiten. Mögliche Werte sind „N“ oder ein leeres Feld.

 

4.3.4 Darstellung im Structure Manager

4.3.4.1 Grundlagen

Im Structure Manager kann eine Struktur anhand von Kriterien gefiltert werden. Zur Filterung werden ClosureRules verwendet. In der Preference ClosureRulesForBomExpansion werden diejenigen ClosureRules definiert, welche im Structure Manager zur Darstellung der Struktur benutzt werden können. Die Struktur selbst wird hierbei nicht verändert.

 

4.3.4.2 Einstellen der Ansicht über die Closure Rule

Eine Ansicht im Structure Manager kann wie folgt eingestellt werden: Werkzeuge → „Abschlussregel für Erweiterungen festlegen/anzeigen”

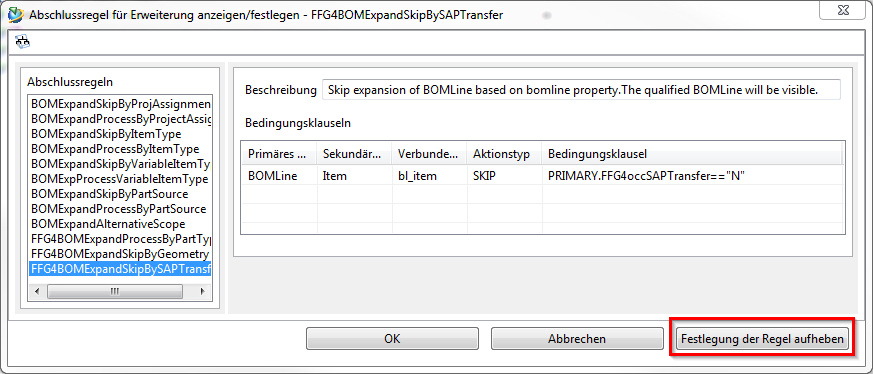

Es öffnet sich der Dialog für die Abschlussregeln:

Wählen Sie die gewünschte Regel aus und bestätigen diese mit OK.

Die Ansicht wird entsprechend der Regel aktualisiert.

Um die Ansicht wieder zurückzusetzen drückt man im vorherigen Dialog „Festlegung der Regel aufheben“.

 

4.3.4.3 Beispiele

4.3.4.3.1 Ansicht der ungefilterten Struktur

 

4.3.4.3.2 Design-Ansicht

 

4.3.4.3.3 SAP-Ansicht

 

4.3.4.4 Vergleich der Ansichten

Im Structure Manager können Design- und SAP-Ansicht nebeneinander dargestellt und verglichen werden. Dazu wird zuerst ein neues Fenster mit dem markierten Knopf geöffnet.

Danach kann im Teamcenter Navigator die Structure über RMT –> „Senden an“ –> „Structure Manager“ in diesem neuen Fenster geöffnet werden.

Der Vergleich kann über „Werkzeuge“ –> „Vergleich…“ gestartet werden.

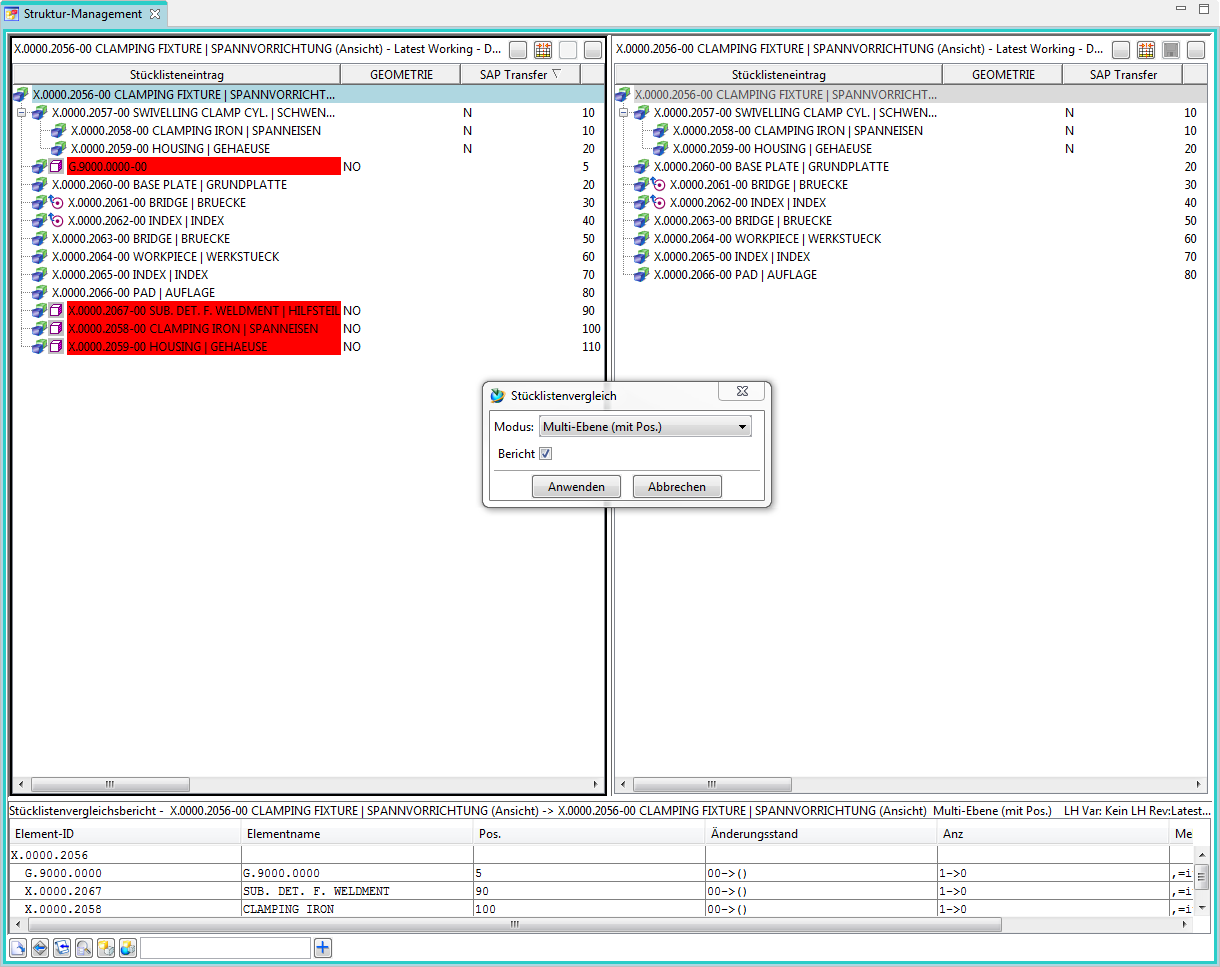

Beispiel: Vergleich der gesamten Struktur mit der Design-Struktur:

Beispiel: Vergleich der gesamten Struktur mit der SAP-Struktur:

Beispiel: Vergleich der Design-Struktur mit der SAP-Struktur:

 

4.4 Vergleich von Produktstrukturen

4.4.1 Grundlagen

 

4.4.2 Vorgehensweise

 

5. Workflows

5.1 Freigabeprozesse

5.1.1 Grundlagen

Im Teamcenter sind Prozesse (Workflows) für mehrere Freigabestufen implementiert. Eine Freigabe einer Revision in Teamcenter bedeutet, dass diese Revision nicht mehr geändert werden kann und einen bestimmten Status erhält. Außerdem werden ein Freigabe-Datum und die freigebende Person an der Revision vermerkt und es erfolgt eine Neutralformat-Erzeugung, wobei die Formate gewählt werden können. Möglich sind JT, PDF, Tiff, STEP, IGES, DXF und DWG.

Ein gesetzter Status kann nicht zurückgenommen werden. Nach der Freigabe einer Revision muss eine neue Revision erstellt werden, um Änderungen durchführen zu können. Umgekehrt kann eine neue Revision nur erstellt werden, wenn die Vorgänger-Revision einen Status erhalten hat.

Folgende Freigabestufen sind vorgesehen:

Engineering Release (Konstruktionsfreigabe, ER):

Diese Freigabe dient dazu, eine Revision im PLM System festzuschreiben. Wahlweise erfolgt eine „Eigenfreigabe“ ohne Prüfung („Review“) oder eine Prüfung nach dem „4-Augen-Prinzip“.

Bei der Freigabe auf „ER“ erfolgt kein SAP-Übertrag. Das Erstellen einer neuen Revision ist ohne eine Änderungsmitteilung (Change Notice bzw. einfach nur Change) möglich.

Preseries (Vorserie, PS):

Diese Freigabe erfordert eine Prüfung nach dem „4-Augen-Prinzip“.

Der Prüfer kann vom Initiator des Workflows gewählt werden, muss aber aus dessen Gruppe („KV“) stammen und die Rolle „Design-Admin“ haben. Dies wird vom Workflow voreingestellt.

Bei der Freigabe nach „PS“ erfolgt ein SAP Übertrag. Das SAP-System wird dabei automatisch anhand der aktuellen Gruppe der freigebenden Person ausgewählt, z.B. wird bei der Gruppe „EI“ in das SAP System PE1 übetragen.

Erstfreigabe / Folgefreigabe:

Es wird unterschieden nach „Erstfreigabe“ und „Folgefreigabe“. Bei der Erstfreigabe wird erstmalig eine Revision eines Teils auf den Status „PS“ gebracht; dies muss nicht die Revision 00 sein, da vorher auch nur der Status „ER“ gesetzt sein kann. Für eine Folgefreigabe ist ein Change zwingend notwendig, damit die Änderungen nachverfolgt werden können.

 

5.1.2 Starten eines Workflows

• Auswählen des/der Objekt(e) [einer Item-Revision]
• Prozessdialog starten <STRG>+<P>
• Prozessdefinition im Dialogfenster „Neuer Prozess“
• Prozessvorlage: „FFG 01 Engineering Release„
• Prozessstart → „OK“

 

5.1.3 Prozessindikatoren

• Objekte, die sich aktuell in einem Workflow befinden werden wie folgt gekennzeichnet:

• Objekte, die sich in einem Workflow befinden und Sie selbst eine Freigabe erteilen müssen, werden Ihnen in angezeigt.

• Nach Start des Workflows können Sie in die gewünschten Neutralformate aller im Workflow befindlichen Objekte (Teil oder Struktur) auswählen. Hierzu müssen Sie wie unten im Screenshot aufgezeigt die mit Doppelklick anwählen und einen Check-Out ausführen. Anschließend können Sie die „ProcessControlForm„ bearbeiten, speichern und wieder einchecken.

• Anschließend wählen Sie „Aufgabe ausführen“ durch. Hier können Sie nun weitere Aufgabenanweisungen an den im nachfolgenden Schritt befindlichen Mitarbeiter mitteilen, wenn Sie ein „Peer Review„ durchführen. Bei der Durchführung eines „Self Review“ sind sie der endgültige Freigeber des Engineering Release – anschließend werden die gewünschten Neutralformate erstellt.

 

5.1.4 Engineering Release “ER”

Bei der Freigabe werden bestimmte Bedingungen geprüft, ohne die der Workflow nicht startet. Bedingungen für eine Konstruktionsfreigabe sind:

• Es handelt sich um ein Objekt vom Typ „FFG EngItemRevision“

• Alle Pflichtattribute sind ausgefüllt

• Die Benennung wurde aus dem Benennungskatalog gewählt (Benennungs-ID ist gesetzt)

• Bei einer Baugruppe müssen alle Komponenten der ersten Stufe denselben oder einem höheren Freigabestatus besitzen oder die Komponenten müssen im selben Freigabeworkflow enthalten sein.

• Alle Revisionen haben keinen Status (sind in „Working“).

Um eine Konstruktionsfreigabe zu machen gehen Sie wie folgt vor.

Wählen Sie eine oder mehrere Revisionen aus, die freigegeben werden sollen. Dabei kann es sich um Einzelteile oder Baugruppen handeln.

Wählen Sie File → New → Workflow Process… oder drücken Sie Ctrl+Pbzw. Strg+P auf der Tastatur.

Der Workflow „FFG 01 Engineering Release” sollte bereits ausgewählt sein. Falls nicht, wählen Sie diesen Workflow aus der Liste der Vorlagen aus.

Es müssen keine weiteren Eingaben gemacht werden. Es ist aber möglich, weitere Revisionen als sog. „Targets“ in den Workflow aufzunehmen oder zu entfernen. Es kann auch ein anderer Name und/oder eine Beschreibung vergeben werden (dies ist aber nicht notwendig und auch nicht üblich).

Im Teamcenter Navigator zeigt ein Symbol an, dass sich ein Objekt in einem Workflow befindet.  Drücken Sie OK. Wenn alle Bedingungen erfüllt sind, startet der Workflow und Sie sehen in Ihrer Inbox im Teamcenter Navigator unter „Auszuführende Aufgabe“ den gestarteten Workflow. Dieser befindet sich im Prozessschritt „Review Selection“.

Klappen Sie zunächst den Eintrag „References“ über auf und doppelklicken Sie auf das Formular „ProcessControlForm“.

Sie können jetzt die gewünschten Neutralformate auswählen. Voreingestellt sind JT und PDF. Wenn die Voreinstellungen ausreichend sind, dann können Sie diesen Schritt übergehen, ansonsten drücken Sie „Check-Out and Edit“.

Wählen Sie die Neutralformate aus und drücken Sie „Save and Check-In“. Anschließend drücken Sie den „Perform Task“ Knopf in der oberen Leiste im Teamcenter Navigator.

Es öffnet sich ein Menü in dem Sie wählen können, ob eine Eigenfreigabe (Self Review) oder eine Freigabe durch eine weitere Person (Peer Review) erfolgen soll.

Drücken Sie „Self Review“. Es sind keine weiteren Schritte notwendig. Im Eintrag „Tasks to Track“ können Sie den Workflow bzw. die verschiedenen Tasks nachverfolgen, z.B. sieht man die Unterprozesse der Neutralformat-Erzeugung.

Im Teamcenter Navigator zeigt ein Symbol xxxxxx an, dass sich ein Objekt in einem Workflow befindet. Dadurch wird das Objekt schreibgeschützt, Änderungen sind nicht möglich.

Sobald der Workflow abgeschlossen ist, wird der Freigabe-Status (in diesem Fall „ER“) als Symbol und textuell an den Objekten angezeigt. Außerdem sind die erzeugten Neutralformate als Dataset an die Revision angehängt und ebenfalls freigegeben worden.

 

5.1.4.1 Freigabe mit Reviewer

Sie haben bei der Freigabe nach ER auch die Möglichkeit, einen „Reviewer“ anzugeben, also nach dem „4-Augen-Prinzip“ freizugeben. Dazu wählen Sie „Peer Review“ anstelle von „Self Review“ im Freigabedialog.

Im folgenden Dialog können Sie jetzt einen „Reviewer“ auswählen. Die möglichen Reviewer sind voreingestellt, i.A. handelt es sich um eine Person mit der Rolle „Design-Admin“ in derselben Gruppe („Konstruktionsverantwortung“) wie die Person, welche den Workflow startet.

Drücken Sie den „Perform“ Knopf in der Menüleiste.

Selektieren Sie eine Person aus dem rechten Feld der „Organisation“ (in diesem Fall Doe, John (jdoe)), drücken Sie „Add“.

Die Person wird dem „Signoff-Team“ hinzugefügt und ist dadurch als freigebende Person ausgewählt. Sie können jetzt „OK“ drücken, damit sind die Eingaben für Sie abgeschlossen.

Die freigebende Person erhält jetzt den Task in seiner/ihrer „Inbox.“

Als Freigeber/in selektieren Sie den Task und drücken Sie den „Perform“-Knopf in der Menüleiste.

Im folgenden Dialog drücken Sie auf „Decision“. Es öffnet sich ein weiterer Dialog, in dem Sie die Freigabe bestätigen („Approve“) oder zurückweisen („Reject“) können.

Drücken Sie „Approve“.

Die Entscheidung wird grün angezeigt, Sie können den Dialog mit „Close“ schließen.

Der Freigabeprozesse läuft jetzt im Hintergrund weiter, als Ergebnis werden die Neutralformate erzeugt und zusammen mit der Revision / den Revisionen des Workflows auf den Status ER freigegeben.

 

5.1.5 Serien-Freigabe "SE"

Bei der Serien-Freigabe, d.h. der Freigabe auf den Status SE, erfolgt die Übertragung nach SAP. Es werden Materialstamm, Struktur (sofern vorhanden) und Dokumente (Infosätze und Dateien) übertragen.

Die Serienfreigabe kann durch jeden Konstrukteur/Konstrukteurin gestartet werden. Es findet aber immer eine Prüfung nach dem 4-Augen-Prinzip statt, d.h. eine Person derselben Gruppe (z.B. „EI“) mit der Rolle „Design-Admin“ muss die Freigabe genehmigen.

Nach der Serienfreigabe kann ein Teil nicht mehr verändert werden außer durch administrativen Eingriff.

Bei der Freigabe werden bestimmte Bedingungen geprüft, ohne die der Workflow nicht startet. Bedingung für eine Serienfreigabe sind:

• Es handelt sich um ein Objekt vom Typ „FFG EngItemRevision“
• Alle Pflichtattribute sind ausgefüllt
• Die Benennung wurde aus dem Benennungskatalog gewählt (Benennungs-ID ist gesetzt)
• Bei einer Baugruppe müssen alle Komponenten der ersten Stufe denselben oder einem höheren Freigabestatus besitzen oder die Komponenten müssen im selben Freigabeworkflow enthalten sein.
• Alle freizugebenden Revisionen haben nicht bereits den Status „SE“.

Um eine Serienfreigabe zu machen gehen Sie wie folgt vor:

Wählen Sie eine oder mehrere Revisionen aus, die freigegeben werden sollen. Dabei kann es sich um Einzelteile oder Baugruppen handeln.

Wählen Sie „File → New → Workflow Process…“ oder drücken Sie Ctrl+P bzw. Strg+P auf der Tastatur.

Es öffnet sich der Dialog zum Erstellen eines neuen Workflows.

Wählen Sie den Workflow „FFG 03 Series“ und drücken Sie „OK“. Es müssen keine weiteren Eingaben gemacht werden. Es ist aber möglich, weitere Revisionen als sog. „Targets“ in den Workflow aufzunehmen oder zu entfernen. Es kann auch ein anderer Name und/oder eine Beschreibung vergeben werden (dies ist aber nicht notwendig und auch nicht üblich).

Sie können in diesem Fall notwendige Änderungen vornehmen und den Workflow erneut starten.

Wenn alle Bedingungen erfüllt sind, startet der Workflow und Sie sehen in Ihrer Inbox im Teamcenter Navigator unter „Tasks to Perform“ den gestarteten Workflow. Dieser befindet sich im Prozessschritt „Review Selection“.

Klappen Sie zunächst den Eintrag „References“ auf und doppelklicken Sie auf das Formular „ProcessControlForm“.

Sie können jetzt die gewünschten Neutralformate auswählen. Voreingestellt sind JT und PDF. Wenn die Voreinstellungen ausreichend sind, dann können Sie diesen Schritt übergehen, ansonsten drücken Sie „Check-Out and Edit“.

Wählen Sie die Neutralformate aus und drücken Sie „Save and Check-In“.

Anschließend drücken Sie den „Perform Task“ Knopf in der oberen Leiste im Teamcenter Navigator.

Es öffnet sich ein Menü, in welchem Sie einen Reviewer/Freigeber auswählen können. Der Workflow stellt sicher, dass diese Person nur aus Ihrer eigenen Gruppe (KV) ausgewählt werden kann und die Rolle „Design-Admin“ besitzt.

Selektieren Sie im rechten Menüfenster unter „Organisation“ eine Person und drücken Sie „Add“. Die Person wird im linken Menü-Fenster dem Profil zugeordnet und der „OK“ Knopf wird freigeschaltet.

Drücken Sie „OK“. Das Fenster schließt sich und die Aufgabe ist abgeschlossen.

Die folgenden Aufgaben werden von der Person durchgeführt, welche zur Freigabe der Revisionen ausgewählt wurde. Diese Person erhält eine Freigabeaufforderung per E-Mail.

Selektieren Sie den Task/Die Aufgabe in der Worklist unter „Tasks to Perform“.

Drücken Sie den Knopf „Perform Task“ in der oberen Menüleiste.

Im folgenden Dialog drücken Sie auf „No Decision“.

Im folgenden Dialog sekktieren Sie „Approve“ und dann „OK“.

Der Workflow läuft jetzt weiter. Nach einer kurzen Weile wird die Entscheidung „Approve“ grün angezeigt (bzw. rot bei „Reject“). Sie können den Dialog jetzt mit „Close“ schließen.

Unter „My Worklist → Tasks To Track” können Sie den Ablauf des Workflows verfolgen. In diesem Beispiel werden gerade die Neutralformate erzeugt.

Nachdem der Workflow abgeschlossen wurde erhält der Ersteller des Workflows eine Benachrichtigung per Email und die Teile haben den Status „SE“.

Im Strukturmanager wird der Status in der Spalte „Item Rev Status“ angezeigt.

Im Teamcenter Navigator wird der Status als Icon an allen freigegebenen Objekten angezeigt.

 

5.1.6 Wachsende Stückliste "PS"

Selektieren Sie eine (oder mehrere) Revision(en), die nach SAP übertragen werden sollen. Sie können dies im Teamcenter Navigator oder im Struturmanager machen.

Drücken Sie „Ctrl+P“ bzw. „Strg+P“.

Im folgenden Dialog wählen Sie den Workflow „FFG 10 SAP BOM Update“ aus und drücken Sie „OK“. Es erfolgt keine weitere Abfrage, der Workflow startet sofort.

Nachdem der Workflow durchgelaufen ist, sehen Sie den Status „Preseries“ bzw. „PS“ an der Revision und an allen Objekten darunter. Außerdem wird ein sog. „Snapshot“ mit dem Namen „SAP Update“ erzeugt, der die zum Zeitpunkt des Aufrufs in der Struktur enthaltenen Teile beinhaltet, wodurch die jeweiligen Änderungen nachvollzogen werden können.

 

5.2 Neutralformate erstellen

Wählen Sie eine oder mehrere Revisionen aus, die freigegeben werden sollen. Dabei kann es sich um Einzelteile oder Baugruppen handeln.

Wählen Sie File → New → Workflow Process… oder drücken Sie Ctrl+Pbzw. Strg+P auf der Tastatur.

Wählen Sie den Workflow „FFG 20 Create Neutral Files“

Im Teamcenter Navigator zeigt ein Symbol an, dass sich ein Objekt in einem Workflow befindet. Drücken Sie OK. Wenn alle Bedingungen erfüllt sind, startet der Workflow und Sie sehen in Ihrer Inbox im Teamcenter Navigator unter „Auszuführende Aufgabe“ den gestarteten Workflow. Dieser befindet sich im Prozessschritt „Review Selection“.

Klappen Sie zunächst den Eintrag „References“ über auf und doppelklicken Sie auf das Formular „ProcessControlForm“.

Sie können jetzt die gewünschten Neutralformate auswählen. Voreingestellt sind JT und PDF. Wenn die Voreinstellungen ausreichend sind, dann können Sie diesen Schritt übergehen, ansonsten drücken Sie „Check-Out and Edit“.

Wählen Sie die Neutralformate aus und drücken Sie „Save and Check-In“. Anschließend drücken Sie den „Perform Task“ Knopf in der oberen Leiste im Teamcenter Navigator.

Sie können den Workflow direkt abschließen.

Im Teamcenter Navigator zeigt ein Symbol an, dass sich ein Objekt in einem Workflow befindet. Dadurch wird das Objekt schreibgeschützt, Änderungen sind nicht möglich.

Sobald der Workflow abgeschlossen ist, wird der Freigabe-Status (in diesem Fall „ER“) als Symbol und textuell an den Objekten angezeigt. Außerdem sind die erzeugten Neutralformate als Dataset an die Revision angehängt und ebenfalls freigegeben worden.

 

5.3 Umgang Norm- und Kaufteile

5.3.1 Grundlagen

Das Konzept der Norm- und Kaufteile sieht vor, dass ein Konstrukteur / eine Konstrukteurin selber solche Teile zunächst erstellen kann. Bei der Freigabe werden diese Teile an die Normenstelle „übergeben“, d.h. sie werden der Gruppe (KV) „ST“ zugeordnet und erhalten außerdem die Kennzeichnung „Normteil = Ja“ bzw. „Standardpart = Yes“.

Die eigentliche Freigeber erfolgt immer durch die Normenstelle, d.h. durch eine Person aus der Gruppe/Rolle „ST.FFG/Design-Admin“. Diese Person hat bei der Übergabe auch die Möglichkeit, das Teil vor der Freigabe zu bearbeiten, sofern dies erforderlich ist, oder die Freigabe an den Initiator zurückzuweisen.

5.3.2 Freigabe-Prozess

Als Konstrukteur/Konstrukteurin erstellen Sie ein Teil auf die bereits bekannt Art und Weise. Diese Teil gehört ihrer aktuellen Gruppe (KV), z.B. EI.FFG.

Zur Freigabe eines Norm-/Kaufteils selektieren Sie ein oder mehrere Item Revisionen und drücken Sie Strg+P.

Im folgenden Dialog wählen Sie den Workflow „FFG 09 Series – Standardparts“ aus.

Drücken Sie „OK“.

Sie sehen die Workflow unter „Task to Track“ und können dort den Ablauf verfolgen.

Damit ist Ihre Arbeit als Konstrukteur/Konstrukteurin zunächst abgeschlossen.

 

6. Change Management

6.1 Grundlagen

6.2 Änderung durchführen

6.2.1 Randbedingungen

Falls ein Teil, welches bereits Serienfreigabe besitzt, nach einer Änderung erneut freigegeben werden soll, ist eine Änderungsmitteilung (Change-Notice) erforderlich. Landläufig wird auch einfach von einer Änderung bzw. einem Change gesprochen.

 

6.2.2 Change anstoßen

Um eine Änderung an einem freigegebenen Teil vorzunehmen erstellen Sie zuerst eine neue Revision. Selektieren Sie dafür eine bestehende Revision und wählen Sie dann „File –> Revise…“

Es öffnet sich der Revisionierungsdialog.

Drücken Sie „Finish“ ohne weitere Eingaben. In diesem Beispiel wurde die Revision 01 angelegt.

Das Modell (UGMASTER) und die Zeichnung (UGPART) werden beim Revisionieren kopiert. Bitte beachten Sie, dass Neutralformate wie PDF oder JT nicht übernommen werden. Diese werden bei Bedarf oder spätestens bei der Freigabe neu erstellt.

Um die neue Revision auf den Status „SE“ freizugeben muß ein Change vorhanden sein. Das Erstellen von Changes kann später unter Umständen bestimmte zusätzliche Berechtigungen erfordern.

Wählen Sie „File → New → Change…“.

Die Change- bzw. Änderungsnummer wird automatisch von Teamcenter vergeben. Die Attribute „Übersicht“ und „Beschreibung“ sind Pflichtattribute und müssen daher ausgefüllt werden.

Geben Sie beliebige Werte für „Synopsis“ und „Description“ ein und drücken Sie „Finish“.

Sofern Sie einen Folder selektiert hatten wird das Change-Objekt hier eingefügt. Ansonsten ist der Change im Newstuff-Folder zu finden.

 

6.2.2.1 Arbeiten im Kontext

Bei der Durchführung einer Änderung einer freigegebenen Item Revision nach „SE“ können Sie Ihren Arbeitskontext entsprechend auf den von Ihnen erstellten ECN umstellen. Dies gilt ebenfalls, wenn Sie an einer Änderung beteiligt sind und von einem anderen Anwender hinzugefügt wurden. Sobald Sie den Arbeitskontext umstellen, werden alle Änderungen protokolliert und dem Change hinzugefügt.

6.2.2.2 Hinzufügen von Teilnehmer

Um an einem Change arbeiten zu können muss man diesem als Participant (Teilnehmer) zugewiesen sein. Die Person, die den Change angelegt hat, kann diesem Participants mit verschiedenen Rollen zuweisen. Der Einfachheit halber werden wir bei FFG nur die Rolle „Change Contributor“ verwenden.

Selektieren Sie die Revision (!) des Change-Objekts und wählen Sie „Tools → Assign Participants…“

Es öffnet sich der aus dem Freigabeprozess bekannte Dialog zu Zuweisen von Personen.

Wählen Sie aus der Organisation eine Person mit der Rolle „Design“ aus und fügen Sie diese mit „Add“ dem Change als „Change Contributor“ zu. Wiederholen Sie den Vorgang gegebenenfalls für weitere Personen.

Drücken Sie anschließend „OK“.

6.2.2.3 Solution Items und Problem Items

Ein Change dient dazu, Änderungen unter einer gemeinsamen Change-Nummer nachverfolgen zu können. Aufgrund von Änderungen werden sog. „Solutions“ („Lösungen“) erstellt und dem Change zugewiesen. Die zu ändernden Items (d.h. diejenigen, welche „Probleme“ bereiten) werden dem Change als „Problems“ zugeordnet. In diesem Beispiel ist die Revision 00 ein „Problem“ und die Revision 01 die „Solution“. Es können im Rahmen eines Changes auch neue Teile erstellt werden, die keine vorangehende revision besitzen.

Um dem Change „Solutions„ und „Problem“ hinzuzufügen, kopieren Sie die entsprechenen Revisionen und fügen Sie diese in die (Pseudo-)Folder „Problems“ und „Solutions“ ein.

Danach können Sie die „Solutions“ freigeben. Beachten Sie, dass nicht der Change selber, sondern die enthaltenen „Solutions“ freigegeben werden.

 

6.3 Workflow

6.3.1 Serien-Freigabe mit Change

Zur Freigabe selektieren Sie eine oder mehrere Revisionen der „Solutions“und drücken Sie „Ctrl+P“ bzw. „Strg+P“.

Wählen Sie jetzt den Workflow „FFG 03 Series with Change“ aus.

Die weitere Vorgehensweise entspricht derjenigen der Serienfreigabe.

Wählen Sie eine Person aus, welche ein Review nach dem 4-Augen-Prinzip durchführen soll. Die möglichen Personen sind vordefiniert, d.h. sie müssen die Rolle „Design-Admin“ haben und in Ihrer Gruppe (KV) sein.

Damit ist Ihre Aufgabe als Kontrukteur/Konstrukteurin mit der Rolle „Design“ ageschlossen.

 

6.3.2 Review und Freigabe

Wenn Sie eine Freigabeaufforderung erhalten, selektieren Sie den entsprechenden Task in Ihrer Worklist und drücken die den „Perform“ Knopf. Es öffnet sich der Dialog zur Freigabe.

Drücken Sie auf den Link „No Decision“, dann auf „Approve“ und anschließend OK“.

Der Workflow wird jetzt weiter bearbeitet.

Wenn der Workflow durchgelaufen ist, sind die Revision und alle darunter referenzierten Objekte freigegeben und die Neutralformate wurden erstellt. Beachten Sie, dass diese Revision jetzt eine „Change-Nummer“ erhalten hat.
