1. Teamcenter Grundlagen

1.2 Erste Schritte

1.2.1 Starticon und Log-In in Teamcenter

Kopieren Sie bitte Ihr Teamcenter int00 Starticon aus dem Ordner C:\splmlocal\int00\appl\Shortcuts

Starten Sie dann den Teamcenter Rich Client mit einem Doppelklick auf das Teamcenter Icon auf Ihrem Desktop.

Tragen Sie im Feld Benutzer-ID Ihren Agile PLM Benutzernamen ein.

Im Feld Kennwort tragen Sie Ihr Initialpasswort ein.

Im Systemfeld wählen Sie bitte das int02-4Tier Integrationssystem/Testsystem aus

Mit einem Klick auf Anmelden startet nun der Teamcenter Rich Client.

1.2.2 Ändern des Initial-Passwortes

Klicken Sie in der Statusleiste auf ihren Namen,

dann auf den Tab Anmeldung

und darin auf Kennwort ändern ….

Sie können jetzt ein neues Passwort vergeben und mit „OK“ bestätigen.

2. Arbeiten in Teamcenter

2.1 Suchen und Finden

2.1.2 Suchabfragen mit Hilfe der Quick Search Funktion

Übung 1: Suche nach FFG Item-ID

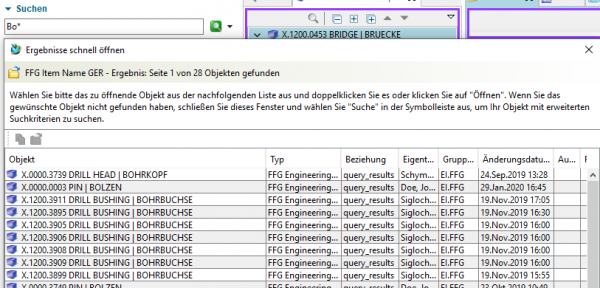

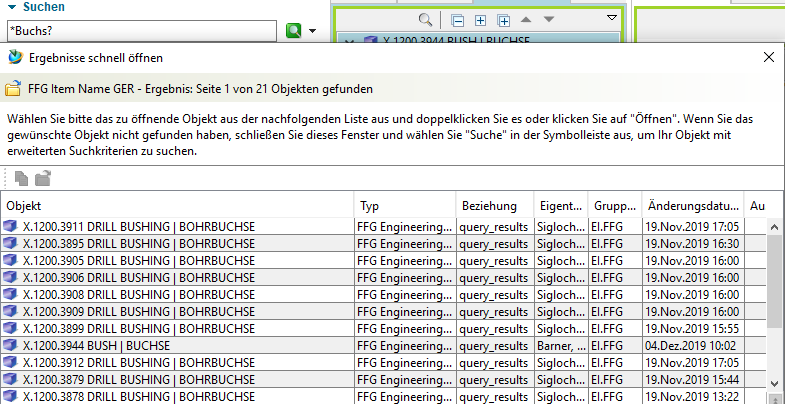

Übung 2: Suche nach FFG Item Name

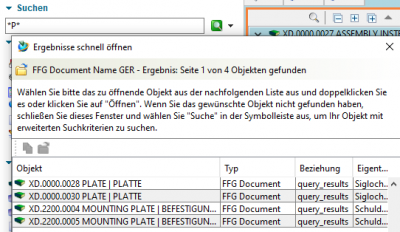

Übung 3: Suche nach FFG Document ID

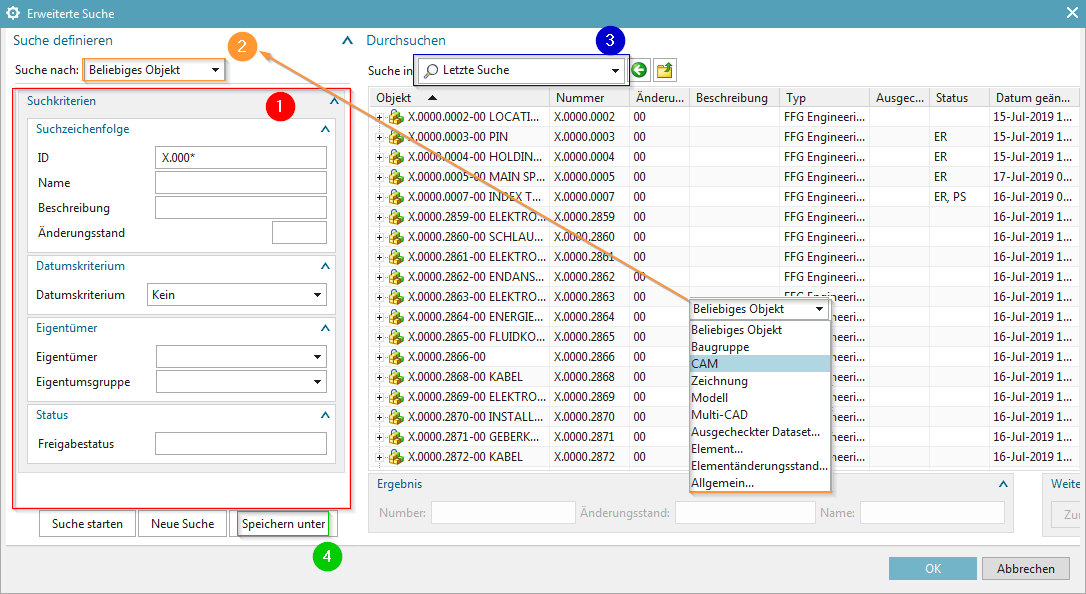

2.1.3 Suchabfragen mit Hilfe der Erweiterten Suche

Die Erweiterte Suche öffnen Sie mit dem Lupensymbol

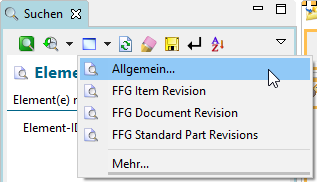

Die spezifische Suchen wählen Sie über folgendes Symbol aus:

Übung 1: Erweiterte Suche: **Allgemein..**

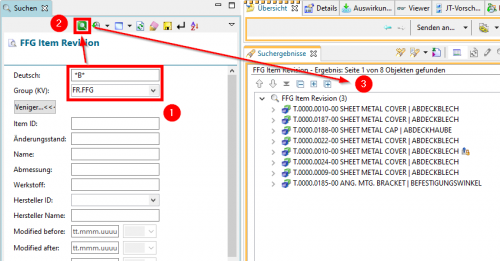

Übung 2: Erweiterte Suche: **FFG Item Revision...**

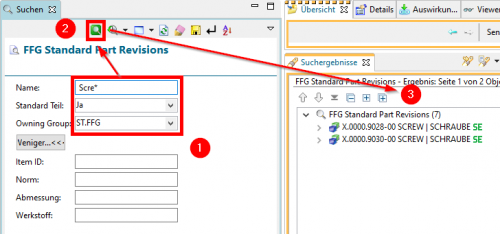

Übung 3: Erweiterte Suche: **FFG Standard Part Revision...**

2.1.4 Speichern einer anwenderspezifischen Suche

Anwenderspezifische Suchabfragen können gespeichert und organisiert werden.

Eine Suche nach z.B. allen X-Nummern (X*) liefert folgendes Ergebnis:

Diese Suche kann durch einen Klick auf das Icon (Suche für „Meine gespeicherten Suchen“ hinzufügen) gespeichert werden.

Dafür einfach einen Namen wählen und einen eventuell vorhandenen Ordner wählen und auf OK klicken.

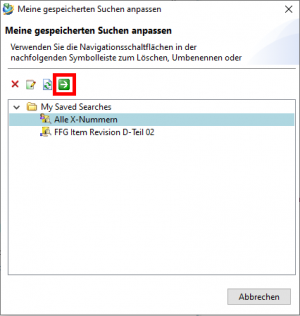

Mit dem Icon „Meine gespeicherten Suchen organisieren“ können Sie Ihre Suchen verwalten wie in Ordnern organisieren, umbenennen oder löschen.

Zugriff auf Ihre Suchen erhalten Sie über „Meine gespeicherten Suchen“ in Ihren Quick-Links:

Wählen Sie eine Suche aus und klicken Sie auf das grüne Icon mit dem Pfeil:

Das Suchergebnis wird angezeigt.

2.1.5 Auswirkungsanalyse

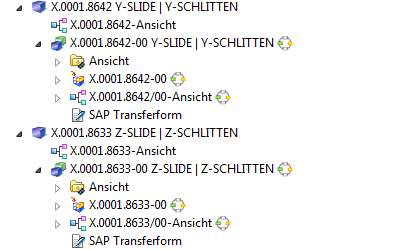

Mit Hilfe der Auswirkungsanalyse können Sie nachvollziehen, in welchen BOMs eine Item Revision überall verbaut bzw. verknüpft ist. Hierzu müssen müssen Sie eine Item Revision auswählen und anschließend die Ansicht „Auswirkungsanalyse“ auswählen.

Um die Struktur schrittweise zu öffnen, klicken Sie die einzelnen Knotenpunkte immer mit einem Doppelklick an und das nächst höhere Strukturelement wird angezeigt.

Sie können weitere Funktionen über die rechte Maustaste (RMT) aufrufen:

2.3 Arbeiten mit Items & Revisions

2.3.4 Anlegen eines Items

In Teamcenter können Sie ein Teil wie folgt anlegen:

Wählen Sie „Datei → Neu → Item“ aus.

Im folgenden Menü wählen Sie „FFG Engineering Item“ aus. Bitte benutzen Sie immer nur diesen Teiletyp.

Drücken Sie „Weiter“.

Im folgenden Dialog werden die Eigenschaften des Items vergeben.
Drücken Sie „Zuweisen“ neben dem Feld „ID“, um eine Sachnummer zu vergeben.

Geben Sie einen beliebigen Namen ein. Dieser wird später durch den Benennungskatalog überschrieben.

• Wenn Sie in das Feld „Naming Catalog ID“ klicken und eine Eingabe machen, werden aus dem Katalog alle Einträge angezeigt, welche diesen Text in der deutschen oder englischen Benennung enthalten. Sie können hier einen passenden Namen bzw. die ID auswählen, die deutsche und englische Benennung werden anschließend beim Speichern in die Attribute an Revision und Item eingetragen.

• Geben Sie eine Maßeinheit (Unit of Measure) ein.

Drücken Sie „Weiter“.

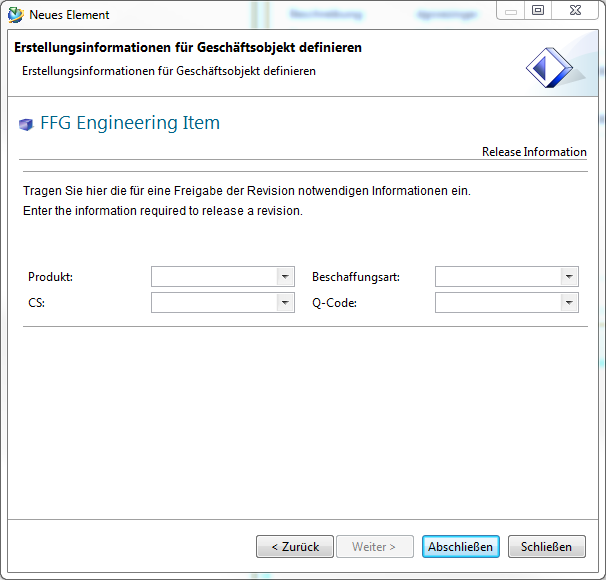

• In diesem Dialog können Sie die für eine Freigabe notwendigen Pflichtattribute setzen.

• Im „Übersicht“ Tab der Revision ist jetzt die englische und deutsch Benennung sichtbar.

2.3.5 Bearbeiten von Teile-Informationen

Zum Bearbeiten der Informationen an Revisionen selektieren Sie die Revision im Navigator.

Im „Übersicht“ Tab werden die Eigenschaften angezeigt. Stellen Sie sicher, dass sie sich auch im „Übersicht“ Tab und nicht in einem anderen Tab befinden.

Klicken Sie auf „Auschecken“. Die Revision wird ausgecheckt und der Tab wird in den Bearbeitungsmodus gesetzt.

Sie können jetzt die Eigenschaften bearbeiten. Anschließend können Sie mit „Einchecken“ die Änderungen speichern oder mit „Auschecken abbrechen“ verwerfen. 

2.3.6 Bearbeiten der Klassifizierung

1. Auschecken der Item Revision

2. Bearbeiten der Warengruppe anhand der Beschreibung

Anschließend können Sie die Warengruppe eintragen. Die Werte des Warengruppe-Beschreibung sind nach den Kategorien strukturiert.

3. Alternative Auswahl über die Warengruppennummer

Alternativ können Sie auch die Nummer der Warengruppe direkt eintragen, wenn Sie diese kennen. Bitte beachten Sie, dass das Feld der Warengruppen-Beschreibung leer sein muss, damit der Eintrag im Feld Warengruppe greift. Die Beschreibung hat Vorrang vor der Nummer.

Bitte beachten Sie, dass das Feld für die Kategorie (Waregroup Dispo) nur zur Anzeige dient und nicht ausgefüllt werden kann.

4. Einchecken der Item Revision

Sobald Sie die Item Revision einchecken, werden die übrigen Attribute der Warengruppe gesetzt.

4. Setzen der Klassifizierung

Sofern eine Klassifizierung erforderlich ist, können Sie diese über „Set Class Attributs“ setzen.

6. Setzen der Klassen-Attribute

Über „Set Class Attributes“ öffnet sich ein Menü, in welchem die für die jeweilige Warengruppe gültigen Klassifizierungs-Kombinationen angezeigt werden. Die Werte sind – wie in Agile – von links nach rechts voneinander abhängig.

7. Beenden des Klassifizierungs-Menüs

Selektieren Sie die benötigten Werte und klicken Sie auf „Finish“. Die Werte der Klassifizierung werden in die Felder geschrieben.

2.3.7 Revisionieren von Teilen

In einem PLM System werden Teile revisioniert, um Änderungen verfolgen zu können. Für FFG gibt es für das Revisionieren folgende grundsätzliche Regeln:

• Die Revision-ID ist eine zwiestellige Zahl und beginnt mit „00“.

• Ein Revisionieren ist nur möglich, wenn der Vorgänger einen Freigabestatus besitzt. Das bedeutet umgekehrt, dann Änderungen immer nur an der letzten Revision möglich sind, sofern diese nicht freigegeben ist.

Zum Erstellen einer neuen Revision selektieren Sie eine Vorgänger-Revision und wählen Sie dann „Datei → Revisionieren…“ oder führen Sie die Revisionierung über die Item Revision in der Ansicht „Übersicht“ über die Registerkarte „Übersicht“ durch wie im nachfolgenden Screenshot dargestellt.

Weitere Eingaben sind nicht erforderlich. Drücken Sie „Finish“, um den Vorgang abzuschließen.

Anschließend wird unter dem Item eine zweite Revision „01“ angezeigt. Alle spezifizierenden Dokumente wie 3D-Modell (UGMASTER) oder Zeichnung (UGPART) werden als Kopie in die neue Revision übernommen.

Beachten Sie, dass die Neutralformate (Tiff, PDF usw.) nicht übernommen werden. Diese werden bei der Freigabe neu erstellt.

2.4 Arbeiten mit Datentypen

2.4.1 Importieren eines Datasets

Für das Importieren eines Datasets gibt es in Teamcenter zwei Vorgehensweisen:

1. Vorgehensweise:

Über Datei –> Neu –> Dataset öffnet sich das Dialog-Fenster „Neuer Dataset“.

In das Feld „Name“ wird die Item-ID-Revision (X.nnnn.nnnn/nn) eingetragen und muss von Ihnen nicht bearbeitet werden.

Bestätigen Sie dies mit „OK“ oder klicken Sie auf „Anwenden“, wenn Sie noch weitere Datasets importieren möchte.

2. Vorgehensweise:

Datasets können auch über Drag-&-Drop nach Teamcenter importiert werden. Hierfür gehen Sie wie wie folgt vor:

1. Wählen Sie die gewünschte Datei lokal auf Ihrem Rechner aus und ziehen Sie diese unter die von Ihnen erstellte Item Revision - hierbei öffnet sich folgender Dialog:

2. Wählen Sie nun den entsprechenden Dataset-Typ aus und bestätigen Sie anschließend Ihre Eingabe.

3. Arbeiten mit CAD Applikationen

3.1 Arbeiten mit NX

3.1.1 Teile erstellen und Speichern

3.1.1.1 Anlegen eines Items aus Teamcenter

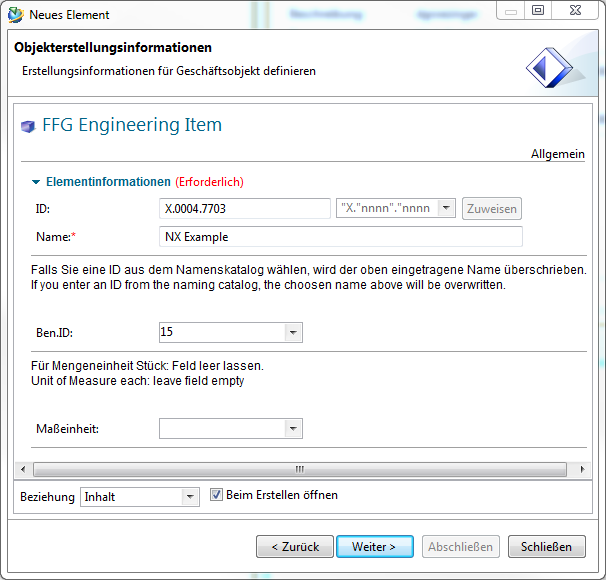

1. Erstellen eines Items in Teamcenter

Wählen Sie „File→New→Item“ und wählen Sie dann den Typ aus.

Weisen Sie eine Item-ID zu und vergeben Sie einen (vorläufigen) Namen.

Wählen Sie einen Namen aus dem Benennungskatalog.

Maßeinheit = Feld leer (Stück)

Drücken Sie „Next“.

Geben Sie die für eine Freigabe relevanten Pflichtattribute ein.

Drücken Sie Finish.

2. Öffnen der Item Revision in NX

Anschließend wählen Sie das neu erstellte Item oder Item Revision aus und starten nun NX über in der Menüleiste. Sobald Sie das Part-File in NX speichern, wird das Dataset (UGMaster) unter der Item Revision angelegt.

3.1.1.2 Anlegen eines Items aus NX

Bevor Sie mit dem Arbeiten in NX beginnen, laden Sie bitte zuerst die Rolle „FFG Standard“ über die Sidebar .

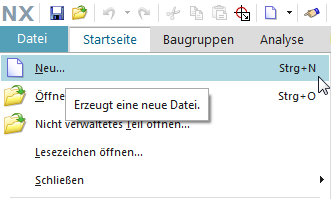

• Das Anlegen eines neuen Items in Teamcenter wird in NX wie folgt durchgeführt:

• Das Anlegen eines neuen Items als Master-Teil ist als Beziehung „master“ ersichtlich und beinhaltet das Model.
• Das Anlegen eines neuen Nicht-Master-Teils ist als Beziehung „specification“ ersichtlich und beinhaltet das DrawingPart.

3.1.2 Teile öffnen

Um ein in Teamcenter vorhandenes Model (UGMaster) oder Zeichnung (UGPart) zu öffnen, gibt es drei verschiedene Vorgehensweisen:

1. Möglichkeit:

Wählen Sie das gewünschte Dataset (UGMaster / UGPart) direkt in Teamcenter aus und öffnen dieses über das NX-Icon in der Symbolleiste.

2. Möglichkeit:

3. Möglichkeit:

Wenn Sie NX bereits geöffnet haben, können Sie über Datei –> Öffnen ein Dataset aus Teamcenter öffnen. Wenn Sie das Item auswählen, wird grundsätzlich immer das UGMaster geladen - wenn Sie das dazugehörige UGPart laden möchten, müssen Sie dieses explizit auswählen.

Im Öffnen-Dialog können sowohl die Einfache Suche als auch die Erweiterte Suche aufgerufen werden. Auf diese Suchfunktionen wird im weiteren Verlauf dieser Schulungsunterlage eingegangen.

3.1.3 Teile revisionieren / Speichern unter

• Die Revisionierung von Master-Teilen erfolgt mit: Menü Datei → Speichern → Speichern unter…
• Als neuen Änderungsstand (Revision) erzeugen
• Als neues Element speichern erzeugt ein neues Teil unter einer neuen Teilenummer

• Beinhaltet eine Item-Revision neben dem Master-Teil auch abhängige Dateien, so können die zu übernehmenden Dokumente ausgewählt werden, sofern dies in den Voreinstellungen definiert ist.

3.1.4 Teamcenter Navigator

• Der Teamcenter Navigator zeigt die aktuelle Ordnerstruktur des Benutzers
• Die Spalten können nach Bedarf angepasst werden

3.1.5 TC-Suchfunktionen in NX

3.1.5.1 Quick-Search-Funktion

3.1.5.2 Erweiterte Suche

3.1.6 weitere TC-Funktionen in NX

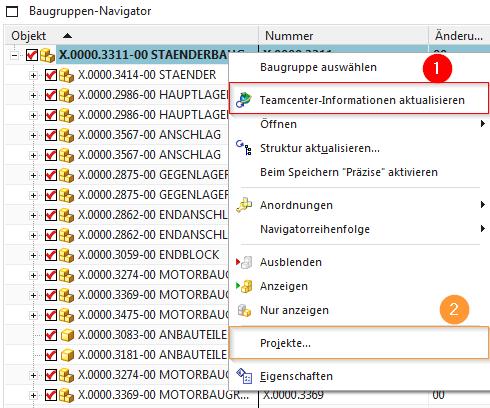

3.1.6.1 Baugruppen-Navigator

3.1.7 Zeichnungserstellung

3.1.7.1 Hinzufügen eines Zeichnungsrahmens

Beim hinzufügen des Zeichnungsrahmens und Blattformats gehen Sie wie folgt vor:

3.1.7.2 Anlegen eines Zeichnungsblatts

3.1.7.3 Zeichnungsrahmen / Format auf bestehender Zeichnung wechseln

3.1.7.4 NX Tools - weitere wichtige Funktionen

3.2 Arbeiten mit AutoCAD

3.2.1 Starten der zukünftigen AutoCAD Integration

Für die Teamcenter-Integration wurde speziell eine AutoCAD-Umgebung konfiguriert. Diese können Sie manuell über das folgende Icon auf Ihrem Desktop starten - oder über einen Doppelklick auf das AutoCAD-Dataset in Teamcenter.

3.2.2 Erstellung einer AutoCAD-Zeichnung

Die Anlage einer neuen AutoCAD-Zeichnung erfolgt über das Menü „Datei“ –> „Neu“.

Hier werden Ihnen 3 Vorlagenverzeichnisse angeboten:

• MAG Rahmen
• Kundenrahmen
• Templates (Standardtemplates)

Navigieren Sie nun in das gewünschte Verzeichnis und wählen Sie die entsprechende Vorlage aus:

3.2.3 Editieren der Attribute im Schriftfeld

Sobald Sie den Zeichnungsrahmen bspw. im Modell-Bereich angelegt haben, können Sie die Metadaten mit Hilfe eines Doppelklicks auf den Zeichnungskopf befüllen.

Dieser Dialog kann aus mehreren Dialogseiten bestehen - diese können über „Vorheriger“ oder „Nächster“ gesteuert werden.

3.2.4 Zeichnungsrahmen und Format ändern

Bei einer bereits bestehenden Zeichnung können Sie den Zeichnungsrahmen wie folgt ändern:

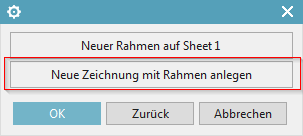

1. Navigieren Sie Sie zunächst in das Menü Beschriftung und wählen Sie die Funktion Schriftrahmen aus.

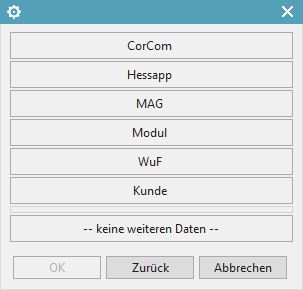

2. In der Funktion „Rahmen / Schriftfeld bearbeiten“ wählen Sie die Optionen „Rahmen / Schriftfeld ändern“ und die dazugehörige Funktion „Zeichnungsrahmen ändern“ an.

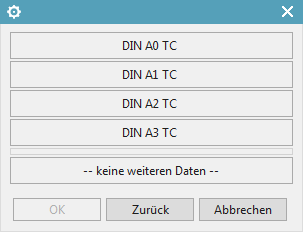

3. Wählen Sie das gewünschte neue Format aus und bestätigen Sie dies mit OK.

3.2.5 Anpassen des Seitenlayouts

Um eine Anpassung am Seitenlayout vornehmen zu können, müssen Sie den Seiteneinrichtungs-Manager starten. Dabei müssen Sie wie folgt vorgehen:

Wählen Sie nun die Funktion „Ändern“ aus - anschließend öffnet sich folgender Dialog:

Wählen Sie das gewünschte Format aus und bestätigen Sie dieses mit OK.

3.2.6 Weitere Layouts hinzufügen

Sie können weitere Layouts in AutoCAD hinzufügen, in dem Sie wie folgt vorgehen.

1. Fügen Sie wie im nachfolgenden Bild ein weiteres Layout hinzu.

2. Anschließend wählen Sie das gewünschte Format und Zeichnungsrahmen aus.

3. Nachdem Sie den Zeichnungsrahmen hinzugefügt haben, passen Sie das Layout und den Plotabstand (muss Null sein) entsprechend an.

Die Koordinaten des Rahmens setzen Sie ebenfalls auf X=0 Y=0.

4. Befüllen Sie die Attribute des Schriftfeldes mit Werten.

3.2.7 Attributierung

3.2.8 Anlegen eines neuen Items

Aus AutoCAD heraus kann man in Teamcenter eine AutoCAD-Datei (bzw. ein Teil mit einer AutoCAD-Datei) nicht direkt anlegen. Dazu gibt es folgende Vorgehensweise:

Legen Sie ein neues Teil in Teamcenter wie gewohnt an:

Wählen Sie „Datei → Neu → Element“ und wählen Sie dann den Typ aus.

Weisen Sie eine Item-ID zu und vergeben Sie einen (vorläufigen) Namen.

Wählen Sie einen Namen aus dem Benennungskatalog.

Drücken Sie „Next“.

Geben Sie die wesentlichen Stammdaten ein.

Drücken Sie „Finish“.

Nehmen Sie jetzt eine auf einem Netzwerklauf oder lokal liegende AutoCAD-Datei oder erstellen Sie eine neue Datei mit AutoCAD und ziehen Sie diese per Drag and Drop auf die neu erstellte Revision in Teamcenter.

Der folgende Dialog erscheint. Der Dataset-Name wird von der Item Revision übernommen, sobald Sie den nächsten Schritt durchführen.

Drücken Sie anschließend „OK“. Die Datei wird jetzt als sog. „Dataset“ an die Revision angefügt und ist damit im PLM System vorhanden.

3.2.9 Zeichnungen öffnen

Zum weiteren Bearbeiten der AutoCAD Datei führen Sie einen Doppelklick auf dem Dataset aus. AutoCAD wird geöffnet und die Datei geladen.

3.2.10 Zeichnungen speichern

Nach dem Beenden der Arbeiten speichern Sie die Datei und schließen Sie AutoCAD. Die Datei wird nach Teamcenter eingechecked und das „Checked-Out“-Symbol verschwindet. Dieser Vorgang kann etwas Zeit benötigten, da die Datei im Hintergrund auf den Volume-Server hochgeladen wird.

5. Workflows

5.1 Freigabeprozesse

5.1.1 Grundlagen

Im Teamcenter sind Prozesse (Workflows) für mehrere Freigabestufen implementiert. Eine Freigabe einer Revision in Teamcenter bedeutet, dass diese Revision nicht mehr geändert werden kann und einen bestimmten Status erhält. Außerdem werden ein Freigabe-Datum und die freigebende Person an der Revision vermerkt und es erfolgt eine Neutralformat-Erzeugung, wobei die Formate gewählt werden können. Möglich sind JT, PDF, Tiff, STEP, IGES, DXF und DWG.

Ein gesetzter Status kann nicht zurückgenommen werden. Nach der Freigabe einer Revision muss eine neue Revision erstellt werden, um Änderungen durchführen zu können. Umgekehrt kann eine neue Revision nur erstellt werden, wenn die Vorgänger-Revision einen Status erhalten hat.

Folgende Freigabestufen sind vorgesehen:

Engineering Release (Konstruktionsfreigabe, ER):

Diese Freigabe dient dazu, eine Revision im PLM System festzuschreiben. Wahlweise erfolgt eine „Eigenfreigabe“ ohne Prüfung („Review“) oder eine Prüfung nach dem „4-Augen-Prinzip“.

Bei der Freigabe auf „ER“ erfolgt kein SAP-Übertrag. Das Erstellen einer neuen Revision ist ohne eine Änderungsmitteilung (Change Notice bzw. einfach nur Change) möglich.

Preseries (Vorserie, PS):

Diese Freigabe erfordert eine Prüfung nach dem „4-Augen-Prinzip“.

Der Prüfer kann vom Initiator des Workflows gewählt werden, muss aber aus dessen Gruppe („KV“) stammen und die Rolle „Design-Admin“ haben. Dies wird vom Workflow voreingestellt.

Bei der Freigabe nach „PS“ erfolgt ein SAP Übertrag. Das SAP-System wird dabei automatisch anhand der aktuellen Gruppe der freigebenden Person ausgewählt, z.B. wird bei der Gruppe „EI“ in das SAP System PE1 übetragen.

Erstfreigabe / Folgefreigabe:

Es wird unterschieden nach „Erstfreigabe“ und „Folgefreigabe“. Bei der Erstfreigabe wird erstmalig eine Revision eines Teils auf den Status „PS“ gebracht; dies muss nicht die Revision 00 sein, da vorher auch nur der Status „ER“ gesetzt sein kann. Für eine Folgefreigabe ist ein Change zwingend notwendig, damit die Änderungen nachverfolgt werden können.

5.1.2 Starten eines Workflows

• Auswählen des/der Objekt(e) [einer Item-Revision]
• Prozessdialog starten <STRG>+<P>
• Prozessdefinition im Dialogfenster „Neuer Prozess“
• Prozessvorlage: „FFG 01 Engineering Release„
• Prozessstart → „OK“

5.1.3 Prozessindikatoren

• Objekte, die sich aktuell in einem Workflow befinden werden wie folgt gekennzeichnet:

• Objekte, die sich in einem Workflow befinden und Sie selbst eine Freigabe erteilen müssen, werden Ihnen in angezeigt.

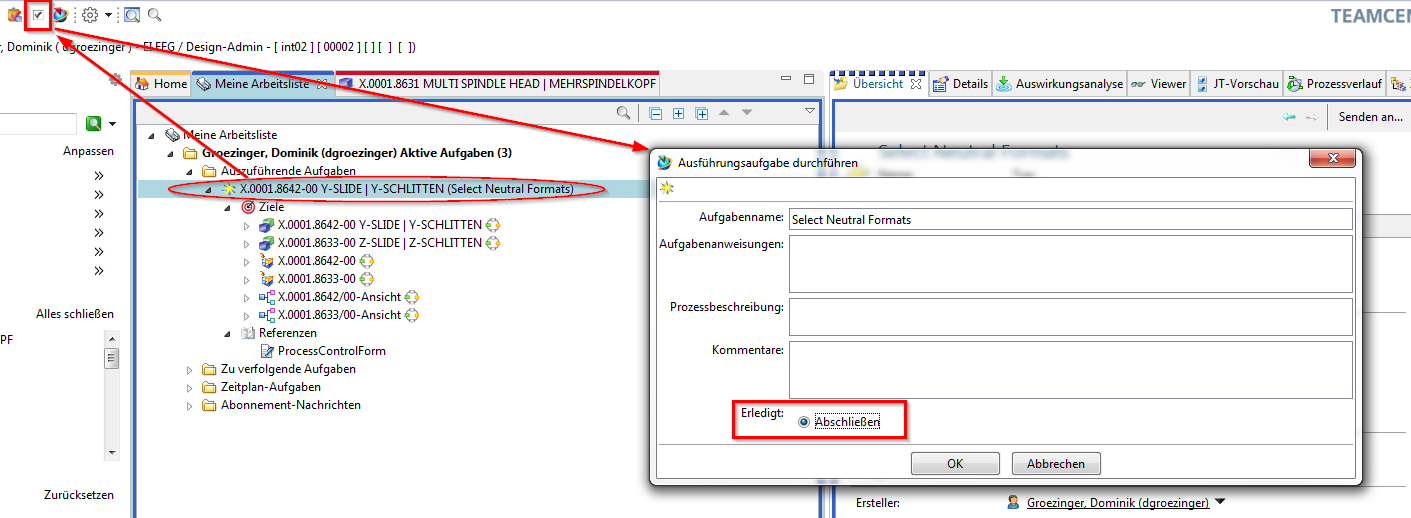

• Nach Start des Workflows können Sie in die gewünschten Neutralformate aller im Workflow befindlichen Objekte (Teil oder Struktur) auswählen. Hierzu müssen Sie wie unten im Screenshot aufgezeigt die mit Doppelklick anwählen und einen Check-Out ausführen. Anschließend können Sie die „ProcessControlForm„ bearbeiten, speichern und wieder einchecken.

• Anschließend wählen Sie „Aufgabe ausführen“ durch. Hier können Sie nun weitere Aufgabenanweisungen an den im nachfolgenden Schritt befindlichen Mitarbeiter mitteilen, wenn Sie ein „Peer Review„ durchführen. Bei der Durchführung eines „Self Review“ sind sie der endgültige Freigeber des Engineering Release – anschließend werden die gewünschten Neutralformate erstellt.

5.1.4 Engineering Release “ER”

Bei der Freigabe werden bestimmte Bedingungen geprüft, ohne die der Workflow nicht startet. Bedingungen für eine Konstruktionsfreigabe sind:

• Es handelt sich um ein Objekt vom Typ „FFG EngItemRevision“

• Alle Pflichtattribute sind ausgefüllt

• Die Benennung wurde aus dem Benennungskatalog gewählt (Benennungs-ID ist gesetzt)

• Bei einer Baugruppe müssen alle Komponenten der ersten Stufe denselben oder einem höheren Freigabestatus besitzen oder die Komponenten müssen im selben Freigabeworkflow enthalten sein.

• Alle Revisionen haben keinen Status (sind in „Working“).

Um eine Konstruktionsfreigabe zu machen gehen Sie wie folgt vor.

Wählen Sie eine oder mehrere Revisionen aus, die freigegeben werden sollen. Dabei kann es sich um Einzelteile oder Baugruppen handeln.

Wählen Sie File → New → Workflow Process… oder drücken Sie Ctrl+Pbzw. Strg+P auf der Tastatur.

Der Workflow „FFG 01 Engineering Release” sollte bereits ausgewählt sein. Falls nicht, wählen Sie diesen Workflow aus der Liste der Vorlagen aus.

Es müssen keine weiteren Eingaben gemacht werden. Es ist aber möglich, weitere Revisionen als sog. „Targets“ in den Workflow aufzunehmen oder zu entfernen. Es kann auch ein anderer Name und/oder eine Beschreibung vergeben werden (dies ist aber nicht notwendig und auch nicht üblich).

Im Teamcenter Navigator zeigt ein Symbol an, dass sich ein Objekt in einem Workflow befindet.  Drücken Sie OK. Wenn alle Bedingungen erfüllt sind, startet der Workflow und Sie sehen in Ihrer Inbox im Teamcenter Navigator unter „Auszuführende Aufgabe“ den gestarteten Workflow. Dieser befindet sich im Prozessschritt „Review Selection“.

Klappen Sie zunächst den Eintrag „References“ über auf und doppelklicken Sie auf das Formular „ProcessControlForm“.

Sie können jetzt die gewünschten Neutralformate auswählen. Voreingestellt sind JT und PDF. Wenn die Voreinstellungen ausreichend sind, dann können Sie diesen Schritt übergehen, ansonsten drücken Sie „Check-Out and Edit“.

Wählen Sie die Neutralformate aus und drücken Sie „Save and Check-In“. Anschließend drücken Sie den „Perform Task“ Knopf in der oberen Leiste im Teamcenter Navigator.

Es öffnet sich ein Menü in dem Sie wählen können, ob eine Eigenfreigabe (Self Review) oder eine Freigabe durch eine weitere Person (Peer Review) erfolgen soll.

Drücken Sie „Self Review“. Es sind keine weiteren Schritte notwendig. Im Eintrag „Tasks to Track“ können Sie den Workflow bzw. die verschiedenen Tasks nachverfolgen, z.B. sieht man die Unterprozesse der Neutralformat-Erzeugung.

Im Teamcenter Navigator zeigt ein Symbol xxxxxx an, dass sich ein Objekt in einem Workflow befindet. Dadurch wird das Objekt schreibgeschützt, Änderungen sind nicht möglich.

Sobald der Workflow abgeschlossen ist, wird der Freigabe-Status (in diesem Fall „ER“) als Symbol und textuell an den Objekten angezeigt. Außerdem sind die erzeugten Neutralformate als Dataset an die Revision angehängt und ebenfalls freigegeben worden.

5.1.4.1 Freigabe mit Reviewer

Sie haben bei der Freigabe nach ER auch die Möglichkeit, einen „Reviewer“ anzugeben, also nach dem „4-Augen-Prinzip“ freizugeben. Dazu wählen Sie „Peer Review“ anstelle von „Self Review“ im Freigabedialog.

Im folgenden Dialog können Sie jetzt einen „Reviewer“ auswählen. Die möglichen Reviewer sind voreingestellt, i.A. handelt es sich um eine Person mit der Rolle „Design-Admin“ in derselben Gruppe („Konstruktionsverantwortung“) wie die Person, welche den Workflow startet.

Drücken Sie den „Perform“ Knopf in der Menüleiste.

Selektieren Sie eine Person aus dem rechten Feld der „Organisation“ (in diesem Fall Doe, John (jdoe)), drücken Sie „Add“.

Die Person wird dem „Signoff-Team“ hinzugefügt und ist dadurch als freigebende Person ausgewählt. Sie können jetzt „OK“ drücken, damit sind die Eingaben für Sie abgeschlossen.

Die freigebende Person erhält jetzt den Task in seiner/ihrer „Inbox.“

Als Freigeber/in selektieren Sie den Task und drücken Sie den „Perform“-Knopf in der Menüleiste.

Im folgenden Dialog drücken Sie auf „Decision“. Es öffnet sich ein weiterer Dialog, in dem Sie die Freigabe bestätigen („Approve“) oder zurückweisen („Reject“) können.

Drücken Sie „Approve“.

Die Entscheidung wird grün angezeigt, Sie können den Dialog mit „Close“ schließen.

Der Freigabeprozesse läuft jetzt im Hintergrund weiter, als Ergebnis werden die Neutralformate erzeugt und zusammen mit der Revision / den Revisionen des Workflows auf den Status ER freigegeben.

5.1.5 Serien-Freigabe "SE"

Bei der Serien-Freigabe, d.h. der Freigabe auf den Status SE, erfolgt die Übertragung nach SAP. Es werden Materialstamm, Struktur (sofern vorhanden) und Dokumente (Infosätze und Dateien) übertragen.

Die Serienfreigabe kann durch jeden Konstrukteur/Konstrukteurin gestartet werden. Es findet aber immer eine Prüfung nach dem 4-Augen-Prinzip statt, d.h. eine Person derselben Gruppe (z.B. „EI“) mit der Rolle „Design-Admin“ muss die Freigabe genehmigen.

Nach der Serienfreigabe kann ein Teil nicht mehr verändert werden außer durch administrativen Eingriff.

Bei der Freigabe werden bestimmte Bedingungen geprüft, ohne die der Workflow nicht startet. Bedingung für eine Serienfreigabe sind:

• Es handelt sich um ein Objekt vom Typ „FFG EngItemRevision“
• Alle Pflichtattribute sind ausgefüllt
• Die Benennung wurde aus dem Benennungskatalog gewählt (Benennungs-ID ist gesetzt)
• Bei einer Baugruppe müssen alle Komponenten der ersten Stufe denselben oder einem höheren Freigabestatus besitzen oder die Komponenten müssen im selben Freigabeworkflow enthalten sein.
• Alle freizugebenden Revisionen haben nicht bereits den Status „SE“.

Um eine Serienfreigabe zu machen gehen Sie wie folgt vor:

Wählen Sie eine oder mehrere Revisionen aus, die freigegeben werden sollen. Dabei kann es sich um Einzelteile oder Baugruppen handeln.

Wählen Sie „File → New → Workflow Process…“ oder drücken Sie Ctrl+P bzw. Strg+P auf der Tastatur.

Es öffnet sich der Dialog zum Erstellen eines neuen Workflows.

Wählen Sie den Workflow „FFG 03 Series“ und drücken Sie „OK“. Es müssen keine weiteren Eingaben gemacht werden. Es ist aber möglich, weitere Revisionen als sog. „Targets“ in den Workflow aufzunehmen oder zu entfernen. Es kann auch ein anderer Name und/oder eine Beschreibung vergeben werden (dies ist aber nicht notwendig und auch nicht üblich).

Sie können in diesem Fall notwendige Änderungen vornehmen und den Workflow erneut starten.

Wenn alle Bedingungen erfüllt sind, startet der Workflow und Sie sehen in Ihrer Inbox im Teamcenter Navigator unter „Tasks to Perform“ den gestarteten Workflow. Dieser befindet sich im Prozessschritt „Review Selection“.

Klappen Sie zunächst den Eintrag „References“ auf und doppelklicken Sie auf das Formular „ProcessControlForm“.

Sie können jetzt die gewünschten Neutralformate auswählen. Voreingestellt sind JT und PDF. Wenn die Voreinstellungen ausreichend sind, dann können Sie diesen Schritt übergehen, ansonsten drücken Sie „Check-Out and Edit“.

Wählen Sie die Neutralformate aus und drücken Sie „Save and Check-In“.

Anschließend drücken Sie den „Perform Task“ Knopf in der oberen Leiste im Teamcenter Navigator.

Es öffnet sich ein Menü, in welchem Sie einen Reviewer/Freigeber auswählen können. Der Workflow stellt sicher, dass diese Person nur aus Ihrer eigenen Gruppe (KV) ausgewählt werden kann und die Rolle „Design-Admin“ besitzt.

Selektieren Sie im rechten Menüfenster unter „Organisation“ eine Person und drücken Sie „Add“. Die Person wird im linken Menü-Fenster dem Profil zugeordnet und der „OK“ Knopf wird freigeschaltet.

Drücken Sie „OK“. Das Fenster schließt sich und die Aufgabe ist abgeschlossen.

Die folgenden Aufgaben werden von der Person durchgeführt, welche zur Freigabe der Revisionen ausgewählt wurde. Diese Person erhält eine Freigabeaufforderung per E-Mail.

Selektieren Sie den Task/Die Aufgabe in der Worklist unter „Tasks to Perform“.

Drücken Sie den Knopf „Perform Task“ in der oberen Menüleiste.

Im folgenden Dialog drücken Sie auf „No Decision“.

Im folgenden Dialog sekktieren Sie „Approve“ und dann „OK“.

Der Workflow läuft jetzt weiter. Nach einer kurzen Weile wird die Entscheidung „Approve“ grün angezeigt (bzw. rot bei „Reject“). Sie können den Dialog jetzt mit „Close“ schließen.

Unter „My Worklist → Tasks To Track” können Sie den Ablauf des Workflows verfolgen. In diesem Beispiel werden gerade die Neutralformate erzeugt.

Nachdem der Workflow abgeschlossen wurde erhält der Ersteller des Workflows eine Benachrichtigung per Email und die Teile haben den Status „SE“.

Im Strukturmanager wird der Status in der Spalte „Item Rev Status“ angezeigt.

Im Teamcenter Navigator wird der Status als Icon an allen freigegebenen Objekten angezeigt.

5.1.6 Wachsende Stückliste "PS"

Selektieren Sie eine (oder mehrere) Revision(en), die nach SAP übertragen werden sollen. Sie können dies im Teamcenter Navigator oder im Struturmanager machen.

Drücken Sie „Ctrl+P“ bzw. „Strg+P“.

Im folgenden Dialog wählen Sie den Workflow „FFG 10 SAP BOM Update“ aus und drücken Sie „OK“. Es erfolgt keine weitere Abfrage, der Workflow startet sofort.

Nachdem der Workflow durchgelaufen ist, sehen Sie den Status „Preseries“ bzw. „PS“ an der Revision und an allen Objekten darunter. Außerdem wird ein sog. „Snapshot“ mit dem Namen „SAP Update“ erzeugt, der die zum Zeitpunkt des Aufrufs in der Struktur enthaltenen Teile beinhaltet, wodurch die jeweiligen Änderungen nachvollzogen werden können.

5.2 Neutralformate erstellen

Wählen Sie eine oder mehrere Revisionen aus, die freigegeben werden sollen. Dabei kann es sich um Einzelteile oder Baugruppen handeln.

Wählen Sie File → New → Workflow Process… oder drücken Sie Ctrl+Pbzw. Strg+P auf der Tastatur.

Wählen Sie den Workflow „FFG 20 Create Neutral Files“

Im Teamcenter Navigator zeigt ein Symbol an, dass sich ein Objekt in einem Workflow befindet. Drücken Sie OK. Wenn alle Bedingungen erfüllt sind, startet der Workflow und Sie sehen in Ihrer Inbox im Teamcenter Navigator unter „Auszuführende Aufgabe“ den gestarteten Workflow. Dieser befindet sich im Prozessschritt „Review Selection“.

Klappen Sie zunächst den Eintrag „References“ über auf und doppelklicken Sie auf das Formular „ProcessControlForm“.

Sie können jetzt die gewünschten Neutralformate auswählen. Voreingestellt sind JT und PDF. Wenn die Voreinstellungen ausreichend sind, dann können Sie diesen Schritt übergehen, ansonsten drücken Sie „Check-Out and Edit“.

Wählen Sie die Neutralformate aus und drücken Sie „Save and Check-In“. Anschließend drücken Sie den „Perform Task“ Knopf in der oberen Leiste im Teamcenter Navigator.

Sie können den Workflow direkt abschließen.

Im Teamcenter Navigator zeigt ein Symbol an, dass sich ein Objekt in einem Workflow befindet. Dadurch wird das Objekt schreibgeschützt, Änderungen sind nicht möglich.

Sobald der Workflow abgeschlossen ist, wird der Freigabe-Status (in diesem Fall „ER“) als Symbol und textuell an den Objekten angezeigt. Außerdem sind die erzeugten Neutralformate als Dataset an die Revision angehängt und ebenfalls freigegeben worden.

5.3 Umgang Norm- und Kaufteile

5.3.1 Grundlagen

Das Konzept der Norm- und Kaufteile sieht vor, dass ein Konstrukteur / eine Konstrukteurin selber solche Teile zunächst erstellen kann. Bei der Freigabe werden diese Teile an die Normenstelle „übergeben“, d.h. sie werden der Gruppe (KV) „ST“ zugeordnet und erhalten außerdem die Kennzeichnung „Normteil = Ja“ bzw. „Standardpart = Yes“.

Die eigentliche Freigeber erfolgt immer durch die Normenstelle, d.h. durch eine Person aus der Gruppe/Rolle „ST.FFG/Design-Admin“. Diese Person hat bei der Übergabe auch die Möglichkeit, das Teil vor der Freigabe zu bearbeiten, sofern dies erforderlich ist, oder die Freigabe an den Initiator zurückzuweisen.

5.3.2 Freigabe-Prozess

Als Konstrukteur/Konstrukteurin erstellen Sie ein Teil auf die bereits bekannt Art und Weise. Diese Teil gehört ihrer aktuellen Gruppe (KV), z.B. EI.FFG.

Zur Freigabe eines Norm-/Kaufteils selektieren Sie ein oder mehrere Item Revisionen und drücken Sie Strg+P.

Im folgenden Dialog wählen Sie den Workflow „FFG 09 Series – Standardparts“ aus.

Drücken Sie „OK“.

Sie sehen die Workflow unter „Task to Track“ und können dort den Ablauf verfolgen.

Damit ist Ihre Arbeit als Konstrukteur/Konstrukteurin zunächst abgeschlossen.

Der Task wird direkt an die Normenstelle weitergeleitet und in der Arbeitsliste der Gruppe „ST“ hinterlegt. Die Normenstelle prüft, befüllt weitere Pflichtattribute und gibt diese anschließend in Richtung SAP frei, falls das Teil bisher nicht vorhanden ist.

Falls dieses Norm- bzw. Kaufteil existiert, lehnt die Normenstelle das von Ihnen angelegte Teil zur Freigabe ab mit dem Hinweis, dass dieses Normteil bereits existiert und unter der bereits vorhandenen Nummer verwendet werden muss.

6. Change Management

6.1 Grundlagen

6.2 Änderung durchführen

6.2.1 Randbedingungen

Falls ein Teil, welches bereits Serienfreigabe besitzt, nach einer Änderung erneut freigegeben werden soll, ist eine Änderungsmitteilung (Change-Notice) erforderlich. Landläufig wird auch einfach von einer Änderung bzw. einem Change gesprochen.

6.2.2 Change anstoßen

Um eine Änderung an einem freigegebenen Teil vorzunehmen erstellen Sie zuerst eine neue Revision. Selektieren Sie dafür eine bestehende Revision und wählen Sie dann „File –> Revise…“

Es öffnet sich der Revisionierungsdialog.

Drücken Sie „Finish“ ohne weitere Eingaben. In diesem Beispiel wurde die Revision 01 angelegt.

Das Modell (UGMASTER) und die Zeichnung (UGPART) werden beim Revisionieren kopiert. Bitte beachten Sie, dass Neutralformate wie PDF oder JT nicht übernommen werden. Diese werden bei Bedarf oder spätestens bei der Freigabe neu erstellt.

Um die neue Revision auf den Status „SE“ freizugeben muß ein Change vorhanden sein. Das Erstellen von Changes kann später unter Umständen bestimmte zusätzliche Berechtigungen erfordern.

Wählen Sie „File → New → Change…“.

Die Change- bzw. Änderungsnummer wird automatisch von Teamcenter vergeben. Die Attribute „Übersicht“ und „Beschreibung“ sind Pflichtattribute und müssen daher ausgefüllt werden.

Geben Sie beliebige Werte für „Synopsis“ und „Description“ ein und drücken Sie „Finish“.

Sofern Sie einen Folder selektiert hatten wird das Change-Objekt hier eingefügt. Ansonsten ist der Change im Newstuff-Folder zu finden.

6.2.2.1 Arbeiten im Kontext

Bei der Durchführung einer Änderung einer freigegebenen Item Revision nach „SE“ können Sie Ihren Arbeitskontext entsprechend auf den von Ihnen erstellten ECN umstellen. Dies gilt ebenfalls, wenn Sie an einer Änderung beteiligt sind und von einem anderen Anwender hinzugefügt wurden. Sobald Sie den Arbeitskontext umstellen, werden alle Änderungen protokolliert und dem Change hinzugefügt.

6.2.2.2 Hinzufügen von Teilnehmer

Um an einem Change arbeiten zu können muss man diesem als Participant (Teilnehmer) zugewiesen sein. Die Person, die den Change angelegt hat, kann diesem Participants mit verschiedenen Rollen zuweisen. Der Einfachheit halber werden wir bei FFG nur die Rolle „Change Contributor“ verwenden.

Selektieren Sie die Revision (!) des Change-Objekts und wählen Sie „Tools → Assign Participants…“

Es öffnet sich der aus dem Freigabeprozess bekannte Dialog zu Zuweisen von Personen.

Wählen Sie aus der Organisation eine Person mit der Rolle „Design“ aus und fügen Sie diese mit „Add“ dem Change als „Change Contributor“ zu. Wiederholen Sie den Vorgang gegebenenfalls für weitere Personen.

Drücken Sie anschließend „OK“.

6.2.2.3 Solution Items und Problem Items

Ein Change dient dazu, Änderungen unter einer gemeinsamen Change-Nummer nachverfolgen zu können. Aufgrund von Änderungen werden sog. „Solutions“ („Lösungen“) erstellt und dem Change zugewiesen. Die zu ändernden Items (d.h. diejenigen, welche „Probleme“ bereiten) werden dem Change als „Problems“ zugeordnet. In diesem Beispiel ist die Revision 00 ein „Problem“ und die Revision 01 die „Solution“. Es können im Rahmen eines Changes auch neue Teile erstellt werden, die keine vorangehende revision besitzen.

Um dem Change „Solutions„ und „Problem“ hinzuzufügen, kopieren Sie die entsprechenen Revisionen und fügen Sie diese in die (Pseudo-)Folder „Problems“ und „Solutions“ ein.

Danach können Sie die „Solutions“ freigeben. Beachten Sie, dass nicht der Change selber, sondern die enthaltenen „Solutions“ freigegeben werden.

6.3 Workflow

6.3.1 Serien-Freigabe mit Change

Zur Freigabe selektieren Sie eine oder mehrere Revisionen der „Solutions“und drücken Sie „Ctrl+P“ bzw. „Strg+P“.

Wählen Sie jetzt den Workflow „FFG 03 Series with Change“ aus.

Die weitere Vorgehensweise entspricht derjenigen der Serienfreigabe.

Wählen Sie eine Person aus, welche ein Review nach dem 4-Augen-Prinzip durchführen soll. Die möglichen Personen sind vordefiniert, d.h. sie müssen die Rolle „Design-Admin“ haben und in Ihrer Gruppe (KV) sein.

Damit ist Ihre Aufgabe als Kontrukteur/Konstrukteurin mit der Rolle „Design“ abgeschlossen.

6.3.2 Review und Freigabe

Wenn Sie eine Freigabeaufforderung erhalten, selektieren Sie den entsprechenden Task in Ihrer Worklist und drücken die den „Perform“ Knopf. Es öffnet sich der Dialog zur Freigabe.

Drücken Sie auf den Link „No Decision“, dann auf „Approve“ und anschließend OK“.

Der Workflow wird jetzt weiter bearbeitet.

Wenn der Workflow durchgelaufen ist, sind die Revision und alle darunter referenzierten Objekte freigegeben und die Neutralformate wurden erstellt. Beachten Sie, dass diese Revision jetzt eine „Change-Nummer“ erhalten hat.
